Flatlift Slimline Home Edition 50" - neviditelný stropní zvedák televizoru

Flatlift Slimline Home Edition 50" - neviditelný stropní zvedák pro elegantní integraci 50" televizorů

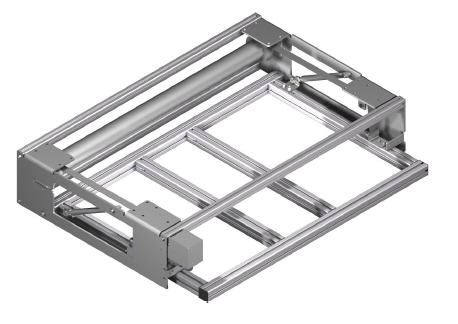

"Flatlift Slimline Home Edition 50" je dokonalým řešením pro sofistikované obytné prostory, ve kterých musí 50" televizor s plochou obrazovkou zcela zmizet z dohledu ve stropě. Obzvláště plochý a elegantní systém stropního zvedáku umožňuje bezproblémovou instalaci televizoru do podhledu a jeho tiché, přesné a snadné vyklopení v případě potřeby. Design místnosti tak zůstává přehledný, moderní a bez viditelných technologií - ideální pro stylové obývací prostory, ložnice, kuchyňské ostrůvky nebo domácí kanceláře.

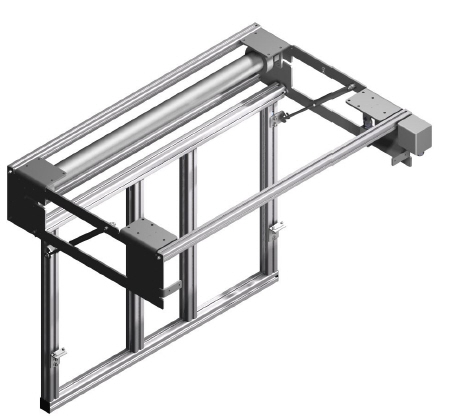

Díky zesílené, ale překvapivě štíhlé konstrukci nabízí Home Edition 50" působivou stabilitu, speciálně navrženou pro větší 50" displeje. Zvedací a skládací mechanismus pracuje téměř neslyšně a zajišťuje plynulé a elegantní rozšíření televizoru. Celý pohyb působí kvalitně, kontrolovaně a harmonicky zapadá do jakéhokoli konceptu místnosti.

Model Slimline Home Edition lze volitelně rozšířit o elektrický spouštěcí mechanismus, který umožňuje televizor spustit do ergonomické polohy pro sledování. K dispozici je také elektrická nebo manuální otočná funkce, která umožňuje flexibilní orientaci obrazovky v různých směrech - ideální pro velké, otevřené obytné koncepty s různými sedacími nebo obývacími plochami.

"Slimline Home Edition 50" se standardně dodává s bezdrátovým dálkovým ovládáním a bezpotenciálovými kontakty pro integraci do KNX nebo jiných systémů inteligentní domácnosti. To znamená, že celou sekvenci pohybu lze pohodlně ovládat pomocí dálkového ovládání, nástěnného vypínače nebo automatických scénářů. Díky vysoce kvalitní mechanice v kombinaci s dlouhou životností a precizní technologií je tento systém ideální volbou pro moderní koncepty chytrého bydlení.

"Flatlift Slimline Home Edition 50" v sobě spojuje diskrétní estetiku, technickou přesnost a snadné ovládání. Je nejlepším řešením pro každého, kdo si cení elegantního, ničím nerušeného obytného prostředí a chce svůj 50" televizor integrovat zcela neviditelně do stropu.

Stáhněte si návod k obsluze (DE a EN):

DE: https://lineardirect.eu/media/3b/9e/9e/1763805086/FL-10011-H-Bedienungsanleitung.pdf

EN: https://lineardirect.eu/media/4b/f7/95/1763805151/FL-10011-H-Manual.pdf

Výkresy CAD ke stažení (3D-STP.PDF.DXF.DWG.iAM):

Text specifikace pro architekty a projektanty

Motorizovaný TV sklopný systém pro zapuštěnou integraci do podhledů, stropních kazet, sádrokartonových konstrukcí nebo architektonických podhledů na míru. Systém je určen pro displeje s úhlopříčkou do 50 palců a umožňuje tiché, přesné a šetrné vyklopení televizoru ze stropu. Ideální pro vysoce kvalitní obytné prostory, jachty, konferenční místnosti, hotely, salonky a profesionální AV instalace.

Technické vlastnosti

• Vhodná velikost televizoru: do 50 palců
• Maximální výška televizoru: 740 mm
• Maximální šířka televizoru: 1250 mm
• Maximální hloubka televizoru: 100 mm
• Maximální hmotnost televizoru: 40 kg včetně obložení a krytu

Instalační rozměry systému

• Výška: 200 mm
• Šířka: 1471 mm
• Hloubka: 930 mm

Zvedací a pohybové funkce

• Sklápěcí mechanismus: motorizovaná stropní klapka
• Úhel otevření: 90°
• Rychlost otevírání: 5°/sekundu
• Hlučnost: < 70 dB
• Milimetrově přesné programování koncového bodu

Ovládání a integrace

• Možnost připojení k automatizaci místností a budov (KNX, Crestron, AMX, Control4, Loxone - přes bezpotenciálové kontakty)
• Integrovanýelektronický koncový spínač
• Kompatibilita s mediálními ovládacími prvky a systémy pro více místností

Kvalita a záruka

• desetiletá plná servisní záruka
• 30 let LRL* (Long-Running-Lifetime podle specifikace Flatlift)
• Robustní, odolná a na údržbu nenáročná kovová konstrukce
• Vhodné pro profesionální nepřetržitý provoz

Výrobek dle specifikace výrobce:
Flatlift
Typ: Motorizovaný výklopný stropní TV systém do 50 palců
Číslo položky: FL-10011-H

Download CAD drawings (3D-STP.PDF.DXF.DWG.iAM):

Ausschreibungstext für Architekten und Planer

Motorisiertes TV-Klappsystem zur flächenbündigen Integration in abgehängte Decken, Deckenkassetten, Trockenbaukonstruktionen oder maßgefertigte architektonische Deckenlösungen. Das System ist für Displays bis 50 Zoll ausgelegt und ermöglicht ein leises, präzises und materialschonendes Ausklappen des Fernsehgeräts aus der Decke. Ideal für hochwertige Wohnräume, Yachten, Konferenzräume, Hotels, Lounges und professionelle AV-Installationen.

Technische Merkmale

• Geeignete TV-Größe: bis 50 Zoll
• Maximale TV-Höhe: 740 mm
• Maximale TV-Breite: 1250 mm
• Maximale TV-Tiefe: 100 mm
• Maximales TV-Gewicht: 40 kg inkl. Verblendung und Gehäuse

Einbaumaße des Systems

• Höhe: 200 mm
• Breite: 1471 mm
• Tiefe: 930 mm

Hub- und Bewegungsmerkmale

• Klappmechanismus: motorisierte Deckenklappe
• Öffnungswinkel: 90°
• Öffnungsgeschwindigkeit: 5°/Sekunde
• Geräuschemission: < 70 dB
• Millimetergenaue Endpunktprogrammierung

Steuerung & Integration

• Anbindung an Raum- und Gebäudeautomation möglich (KNX, Crestron, AMX, Control4, Loxone – über potenzialfreie Kontakte)
• Integrierter elektronischer Endschalter
• Kompatibel mit Mediensteuerungen und Multiroom-Systemen

Qualität & Garantie

• 10 Jahre Full-Service-Garantie
• 30 Jahre LRL* (Long-Running-Lifetime gemäß Flatlift-Spezifikation)
• Robuste, langlebige und wartungsarme Metallkonstruktion
• Geeignet für den professionellen Dauerbetrieb

Produkt gemäß Herstellerspezifikation:
Flatlift
Typ: Motorisiertes TV-Decken-Klappsystem bis 50 Zoll
Artikelnummer: FL-10011-H
