Výklopný systém Flatlift 47-65" - Elegantní výklopný systém pro TV
11 078,90 € *
11 701,53 US$
K dispozici, dodací lhůta: 2-3 Monate
Informace o výrobku "Výklopný systém Flatlift 47-65" - Elegantní výklopný systém pro TV"
Výklopný systém Flatlift 47-65" - Elegantní výklopný systém pro velké ploché televizory s neviditelnou integrací do skříňky
Systém Flatlift Swing-Out System 47-65" byl speciálně vyvinut pro větší televizory, které musí elegantně a zcela mimo dohled zmizet ve skříňce nebo nábytkové sestavě. Díky výkonnému výklopnému mechanismu a přesnému ovládání umožňuje tento systém bezpečně a kontrolovaně zvednout plochou obrazovku 47-65" ze skříňky a poté ji sklopit až o 90°.
Systém Swing-Out je ideální pro aplikace, jako je vyklopení televizoru ze skříňky, montáž televizoru na skříňku, montáž televizoru na skříň nebo moderní řešení ložnic, kde televizor nemá být záměrně trvale viditelný. Teprve po aktivaci se systém vysune z neviditelné polohy a uvede obrazovku do optimální polohy pro sledování. V každodenním životě zůstává celá technologie diskrétně skrytá a zajišťuje přehledný a klidný design místnosti.
Na přání lze systém kombinovat s elektrickou zásuvkou. Zásuvka automaticky posune televizor dopředu ven ze skříně, než systém Swing-Out sklopí obrazovku dolů. Tato kombinace umožňuje dokonale skrytou instalaci i v hlubokých nebo uzavřených skříních a vytváří naprosto bezproblémovou integraci do ložnic, obývacích prostor nebo kvalitního architektonického nábytku.
Systém "Flatlift Swing-Out System 47-65" nabízí obvyklou kvalitu společnosti Flatlift: robustní mechaniku, precizní konstrukci a odolné komponenty. Bezpotenciálové kontakty umožňují pohodlnou integraci do systémů inteligentní domácnosti, jako jsou KNX, Crestron, Loxone nebo Control4, takže celou sekvenci pohybu lze automatizovat nebo ovládat dálkovým ovládáním.
"Výklopný systém Flatlift 47-65" je vynikajícím řešením pro každého, kdo si cení designu, funkčnosti a neviditelné technologie. Kombinuje architektonickou eleganci s maximální flexibilitou - je ideální pro ložnice, pokoje pro hosty, obývací pokoje nebo exkluzivní nábytkové projekty.
Stáhněte si návod k obsluze (DE a EN):
DE: https://lineardirect.eu/media/33/ab/ce/1763810050/FL-10011-SOS-Bedienungsanleitung.pdf
EN: https://lineardirect.eu/media/6c/70/30/1763810114/FL-10011-SOS-Manual.pdf
Text specifikace pro architekty a projektanty - Výsuvný zásuvkový systém Flatlift FL-10011-SOS

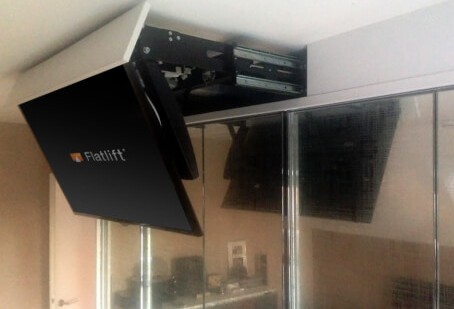

Motorizovaný výsuvný a výklopný systém TV pro skrytou montáž na korpus skříně. Systém FL-10011-SOS byl speciálně vyvinut pro instalaci velkých televizorů s úhlopříčkou až 65 palců zapuštěné do nábytku a v případě potřeby motoricky vysouvané a sklápěné a v případě potřeby se sklopí. V zavřeném stavu je televizor zcela zavřeném stavu zcela skryta a zviditelní se až při aktivaci.

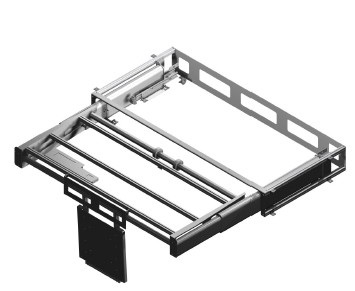

Sekvence pohybu probíhá ve dvou fázích: Nejprve se televizor lineárně posune dopředu ze skříňky. Poté se obrazovka motoricky posune směrem dolů přibližně o 87°. Díky tomu je systém ideální pro Pro příborníky, vysoké desky, skříňový nábytek a všechny aplikace, kde je televizor skrytý nad nábytkem, a nad nábytkem a snese se dolů do ergonomické polohy pro sledování.

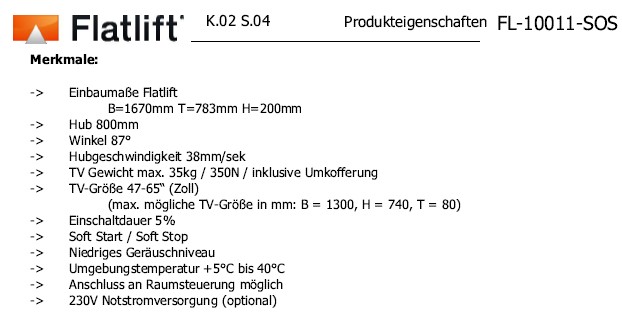

Technické údaje
- Vhodná velikost televizoru: až 65 palců
- Max. Rozměry televizoru: Max: Max. šířka 1300 mm, výška 740 mm, hloubka 80 mm
- Max. Hmotnost televizoru: přibližně 35 kg (v závislosti na projektu)
- Pořadí pohybu: 1: Vysunout → Sklopit dolů
- Úhel sklopení: cca 87°
- Rychlost: 38 mm/sec.
- Pracovní cyklus: ED 5 %
- Vývoj hluku: nízká provozní hlučnost
- Pohyb: pozvolný rozběh a pozvolné zastavení

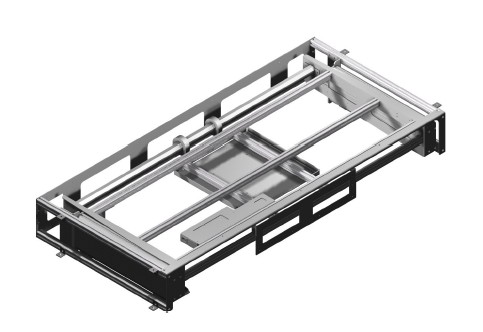

Instalační rozměry systému
- Šířka: 1670 mm
- Hloubka: 783 mm
- Výška: 200 mm
Montáž a kinematika
- Systém pro pevnou instalaci na korpus skříně
- Plně skrytá integrace do nábytkové nástavby
- Motorizovaný lineární posuv dopředu
- Následné motorizované sklápění televizoru směrem dolů
- Stabilní vodicí jednotky pro přesné sekvence pohybů
Ovládání a integrace
- Připojení k automatizaci místností a budov: bezpotenciálové kontakty
- Kompatibilita s KNX, Crestron, Control4, AMX, Loxone, Savant a dalšími.
- Spouštění pomocí ovládání médií, tlačítek nebo externích signálů
Kvalita a funkce
- Ideální pro boční a výškové skříně a nástěnné jednotky
- Neviditelná integrace v zavřeném stavu
- Plynulé pohyby s nízkými vibracemi
- Vysoce kvalitní kovová konstrukce pro dlouhodobé profesionální použití
- Mechanismus nenáročný na údržbu s dlouhou životností
Výrobek dle specifikací výrobce:
Flatlift
Typ: Výklopný systém horní skříňky 65 palců - sklopná verze
Číslo položky: FL-10011-SOS
Notes on installation and guide rails
The installation partner or integrator is responsible for the professional installation of the system. This includes, in particular, checking the installation situation and the mechanical guide elements.
The C-profile rails must be completely clean, dust-free and free of construction site residues (e.g. wood dust, plaster residues, metal shavings or packaging residues) before commissioning.
Deposits or foreign bodies in the guide rails can impair the running of the system and lead to increased mechanical resistance. This can overload the drive and mechanics. In the worst case, this can lead to malfunctions, blockages or damage to the drives.
⚠ Important note on planning & installation situation
Checking the installation dimensions, TV compatibility and structural requirements is the responsibility of the customer or the planner or integrator carrying out the work. Before ordering and installing, please ensure that the selected TV model can be operated within the specified dimensions, weight and movement parameters of the system.
Design modifications to the product - in particular to flaps, housings or mechanical components - are not permitted without written approval from Flatlift. Unauthorized modifications can lead to the loss of guarantee and warranty claims.
Flatlift provides all necessary CAD and installation data for download. Acknowledgement of the technical documentation is deemed to have taken place with the order. No liability can be accepted for planning errors, installation conflicts or lack of fit.
On request, we offer a feasibility and compatibility check in advance for a fee.
| Vysunutí televizoru dopředu ze skříňky: | Výklopný systém TV Flatlift 47-65 |
|---|
