Lid-O-Matic 2010 Light - электрический открыватель крышек для Pop-Up и FLX-D Sys.

Lid-O-Matic 2010 Light - электрический открыватель крышек для всплывающих и поворотных систем FLX-D

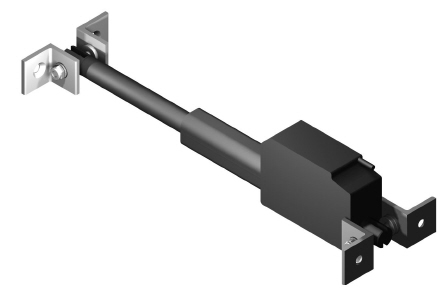

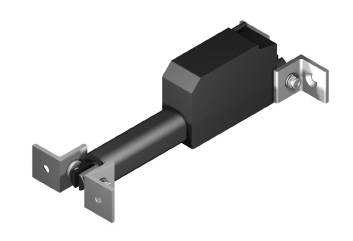

Flatlift Lid-O-Matic 2010 Light - это компактный, мощный электрический открыватель крышки, который был специально разработан для систем подъема телевизора Flatlift Pop-Up и поворотных систем FLX-D. Он позволяет автоматически открывать верхнюю крышку, чтобы подъемная или поворотная система телевизора оставалась полностью скрытой до момента активного использования.

При активации Lid-O-Matic контролируемо и безопасно открывает крышку, чтобы подъемный или поворотный рычаг мог беспрепятственно выдвинуться. После втягивания электрический открыватель крышки снова закрывает ее чисто, надежно и аккуратно. Таким образом создается элегантная, полностью закрытая поверхность - идеальное решение для высококачественной мебели, медиастен или архитектурно сложных интеграционных решений.

Lid-O-Matic 2010 Light подходит для дерева, МДФ и многих других легких материалов крышек и может быть легко интегрирован в существующие системы плоского подъема. Система обеспечивает постоянное точное движение и предлагает визуально идеальное решение для инсталляций, где техника должна быть полностью скрыта.

Открыватель крышки - идеальное дополнение для всех проектов, в которых всплывающий лифт или поворотная система FLX-D должны быть оснащены автоматической, передвигающейся крышкой, - идеальное решение для гостиных, конференц-залов, гостиничных решений или высококачественных мебельных инсталляций.

Скачать инструкцию по эксплуатации (DE и EN):

DE: https://lineardirect.eu/media/db/73/ba/1763811072/FL-40010-LI-Bedienungsanleitung.pdf

EN: https://lineardirect.eu/media/96/66/3e/1763811143/FL-40010-LI-Manual.pdf

Скачать чертежи CAD (3D-STP.PDF.DXF.DWG.iAM):

Текст тендерной спецификации для архитекторов и проектировщиков - система частичной подачи заслонок крышки Flatlift (FL-40010-LI)

Flatlift FL-40010-LI - это моторизованная система подъема крышки, специально разработанная для установки мебели с ТВ-лифтом . Она позволяет автоматически открывать и точно закрывать мебельные заслонки, закрывающие ТВ-лифт. Заслонка мягко, тихо и безопасно на 90° с помощью мотора, а затем контролируемо втягивается в конечное положение. Идеально подходит для высококачественной интеграции мебели, где требуется максимальная элегантность и низкий уровень шума .

Система подходит для закрылков весом до 15 кг и позволяет конечные положения с миллиметровой точностью. Это позволяет идеально подогнать заслонку к мебели, фурнитуре и индивидуальному дизайну.

Технические характеристики

• Макс. Вес верхней панели: до 35 кг (новая)
• Ограничение хода: с электронной регулировкой
• Механизм складывания: 90° с электроприводом
• Уровень шума: < 30 дБ (очень тихо)

Установочные размеры системы

• Высота: 775 мм
• Ширина: 95 мм
• Глубина: 190 мм
• Ширина заслонки: варьируется - в зависимости от проекта мебели

Управление и интеграция

• Возможно подключение к системам автоматизации помещений и зданий (беспотенциальные контакты)
• Совместим с KNX, Loxone, AMX, Crestron, Control4, Savant, RTI и т. д.
• Идеально сочетается со всеми моторизованными телевизионными подъемными системами Flatlift

Особенности

• Плавное открытие заслонок и точное втягивание деталей
• Очень тихая работа благодаря высококачественной моторизации (< 30 дБ)
• Идеально подходит для дизайнерской мебели, высококачественной домашней мебели, гостиничных и контрактных инсталляций
• Регулируемые конечные положения для идеальной адаптации к допускам мебели
• Механика, не требующая особого ухода, - долговечная конструкция

Гарантия

• 3-летняя гарантия производителя

Товар по спецификации производителя:
Flatlift
Тип: система частичного выдвижения крышки для мебели с ТВ-лифтом
Артикул: FL-40010-LI

CAD Zeichnungen Download (3D-STP.PDF.DXF.DWG.iAM):

Ausschreibungstext für Architekten und Planer – Flatlift Deckelklappen-Teileinzugssystem (FL-40010-LI)

Das Flatlift FL-40010-LI ist ein motorisiertes Deckelklappen-Teileinzugssystem, das speziell für TV-Lift-Möbelinstallationen entwickelt wurde. Es ermöglicht das automatische Öffnen und präzise Schließen von Möbelklappen, die den TV-Lift verdecken. Die Klappe wird sanft, leise und sicher motorisch um 90° bewegt und anschließend kontrolliert in die Endlage eingezogen. Ideal für hochwertige Möbelintegration, bei der größtmögliche Eleganz und Geräuscharmut gefordert sind.

Das System eignet sich für Klappen bis zu einem Gewicht von 15 kg und ermöglicht millimetergenau einstellbare Endlagen. Dadurch lässt sich die Klappe perfekt an das Möbel, die Beschläge und die individuelle Konstruktion anpassen.

Technische Leistungsdaten

• Max. Deckelplatten-Gewicht: bis 35 kg (neu)
• Hub-Limit: elektronisch einstellbar
• Klappbewegung: 90° motorisiert
• Geräuschentwicklung: < 30 dB (sehr leise)

Einbaumaße des Systems

• Höhe: 775 mm
• Breite: 95 mm
• Tiefe: 190 mm
• Klappenbreite: variabel – abhängig vom Möbelprojekt

Steuerung & Integration

• Anschluss an Raum- und Gebäudeautomationen möglich (potenzialfreie Kontakte)
• Kompatibel mit KNX, Loxone, AMX, Crestron, Control4, Savant, RTI u. a.
• Ideal kombinierbar mit allen motorisierten Flatlift TV-Lift-Systemen

Besondere Merkmale

• Sanfte Klappenöffnung und präziser Teileinzug
• Sehr leiser Betrieb durch hochwertige Motorik (< 30 dB)
• Ideal für Designmöbel, hochwertige Wohnmöbel, Hotel- und Objektinstallationen
• Einstellbare Endlagen für perfekte Anpassung an Möbeltoleranzen
• Wartungsarme Mechanik – langlebige Konstruktion

Garantie

• 3 Jahre Herstellergarantie

Produkt gemäß Herstellerangabe:
Flatlift
Typ: Deckelklappen-Teileinzugssystem für TV-Lift-Möbel
Art.-Nr.: FL-40010-LI
