Система Flatlift Mover TV lift с автоматической подачей телевизора для 65-75-дюймовых телевизоров открывает новое измерение в современном дизайне гостиной. Большие телевизоры бесшумно и элегантно исчезают за подвижным фронтом стены и появляются только тогда, когда они тебе действительно нужны. В результате получается эстетически гармоничное жилое пространство, свободное от видимой техники, - идеальный вариант для утонченных интерьерных концепций.

Система перемещает широкоформатную стену или декоративную панель вбок перед телевизором, обеспечивая полное и визуально идеальное покрытие. Благодаря высокоразвитой технологии привода механизм работает чрезвычайно тихо, надежно и безопасно. Плавный старт и остановка обеспечивают плавность движений, а встроенная функция Hot Panel Secure гарантирует защиту настенной панели и телевизора.

Управление универсально и удобно:

С помощью пульта дистанционного управления, входящего в комплект, через системы управления помещением или зданием, а также интегрированная в системы "умный дом" и мультирум - система подъема телевизора Flatlift Mover без труда интегрируется в любое современное жилое пространство.

Эта система - идеальное решение для больших жилых стен, перегородок, мебели на заказ или роскошных архитектурных проектов. Она сочетает в себе техническую точность с архитектурной изысканностью и создает жилую атмосферу, ясную, качественную и полностью свободную от доминирования технологий.

Преврати свое жилое пространство в современную, элегантную и функциональную изюминку. Открой для себя возможности системы подъема телевизора Flatlift Mover для 65-75-дюймовых телевизоров и позволь нашим специалистам проконсультировать тебя индивидуально - для дома, в котором дизайн и технологии идеально сливаются воедино.

Скачать инструкцию по эксплуатации (DE и EN):

DE: https://lineardirect.eu/media/13/47/59/1763799414/FL-20069-Bedienungsanleitung.pdf

EN: https://lineardirect.eu/media/0d/fe/9e/1763799462/FL-20069-Manual.pdf

Скачать чертежи CAD (3D-STP.PDF.DXF.DWG.iAM):

Текст спецификации для архитекторов и проектировщиков - система подвижных панелей Flatlift (FL-20069)

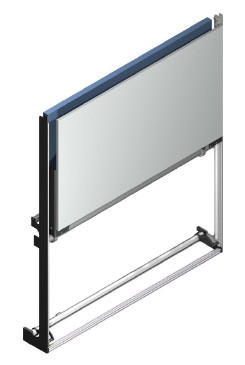

Flatlift Moving Panel System FL-20069 - это широкоформатная моторизованная система облицовки для незаметной интеграции телевизоров с диагональю до 75/77 дюймов. Вертикально перемещаемая передняя панель элегантно раскрывает телевизор и одновременно обеспечивает автоматическую подачу телевизора на 120 мм, так что экран чисто выдвигается из стены для оптимального положения просмотра. Эта система идеально подходит для высококачественных медиастен, дизайнерских интерьеров и сложных архитектурных концепций, где техника должна быть полностью скрыта.

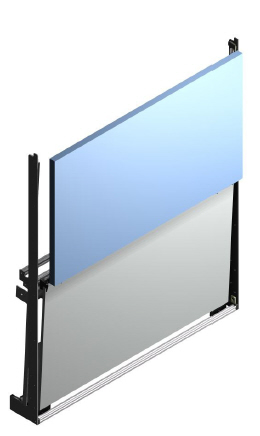

Передняя панель опускается точно по линейным направляющим и перемещается максимальной высоте подъема 1300 мм. Затем телевизор выдвигается вперед из ниши с помощью моторизованного механизма. Все движения отличаются низким уровнем вибрации, шумоподавлением и бережным отношением к материалу благодаря системам плавного пуска и плавной остановки.

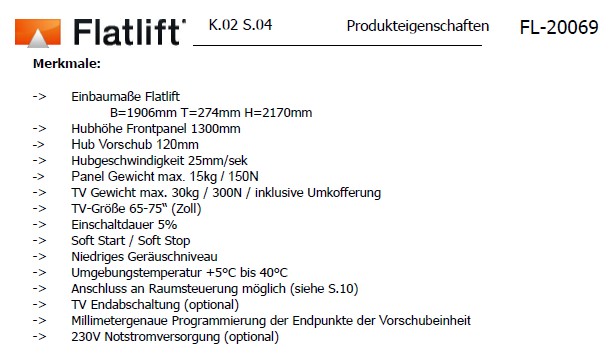

Технические характеристики

• Подходит для телевизоров размером: до 75/77 дюймов
• Вес телевизора: не более 60 кг (включая пассатижи)
• Высота подъема передней панели: 1300 мм
• Подача телевизора: 120 мм с электроприводом
• Скорость: 25 мм/сек.
• Вес панели: 15 кг (предоставляется заказчиком)
• Конечные точки: Конечное положение панели и высота подъема телевизора регулируются с точностью до миллиметра
• Движение: Мягкий старт и мягкая остановка
• Уровень шума: Очень низкий уровень шума при работе

Установочные размеры системы

• Ширина: 1906 мм
• Глубина: 247 мм
• Высота: 2170 мм

Функциональное описание

• Моторизованное опускание стеновой панели на 1300 мм
• Автоматическое выдвижение телевизора на 120 мм из стеновой ниши
• Невидимая интеграция больших телевизоров с диагональю до 77 дюймов
• Линейно управляемый, точный механизм движения Сделано в Германии
• Идеально подходит для облицовки стен, медиастен, премиальных интерьеров и архитектурных проектов

Управление и интеграция

• Подключение ко всем системам управления помещением возможно через беспотенциальные контакты
• Совместимость с KNX, Crestron, Control4, Loxone, AMX, RTI, Savant и другими.
• Интеграция в системы управления сценами и интеллектуальными процессами

Характеристики и качество

• Высококачественная конструкция из алюминия и стали
• Механизм подъема и подачи с низким уровнем вибрации
• Идеально подходит для скрытого монтажа и архитектурной интеграции телевизионных решений
• Долговечный, не требующий особого ухода, точно изготовленный

Товар соответствует спецификации производителя:
Flatlift
Тип: система подвижных панелей
Артикул: FL-20069

CAD Zeichnungen Download (3D-STP.PDF.DXF.DWG.iAM):

Ausschreibungstext für Architekten und Planer – Flatlift Moving Panel System (FL-20069)

Das Flatlift Moving Panel System FL-20069 ist ein großformatiges, motorisiertes Verkleidungssystem zur unsichtbaren Integration von Fernsehern bis 75/77 Zoll. Ein vertikal verfahrbares Frontpanel gibt den TV auf elegante Weise frei und ermöglicht gleichzeitig einen automatisierten 120 mm TV-Vorschub, sodass der Bildschirm für die optimale Betrachtungsposition sauber aus der Wand herausfährt. Dieses System ist ideal für hochwertige Medienwände, Designinterieurs und anspruchsvolle Architekturkonzepte, bei denen Technik vollständig verborgen bleiben soll.

Das Frontpanel wird präzise über Linearführungen nach unten abgesenkt und verfährt dabei über eine maximale Hubhöhe von 1300 mm. Anschließend fährt der TV motorisiert aus der Nische nach vorne. Alle Bewegungen erfolgen vibrationsarm, geräuschreduziert und materialschonend durch Soft Start & Soft Stop.

Technische Leistungsdaten

• Geeignet für TV-Größen: bis 75/77 Zoll
• TV-Gewicht: max. 60 kg (inkl. Passepartout)
• Frontpanel-Hubhöhe: 1300 mm
• TV-Vorschub: 120 mm motorisiert
• Geschwindigkeit: 25 mm/Sek.
• Panelgewicht: 15 kg (bauseits zu stellen)
• Endpunkte: Panel-Endposition & TV-Hubhöhe millimetergenau einstellbar
• Bewegung: Soft Start & Soft Stop
• Geräuschentwicklung: sehr niedriges Betriebsgeräusch

Einbaumaße des Systems

• Breite: 1906 mm
• Tiefe: 247 mm
• Höhe: 2170 mm

Funktionsbeschreibung

• Motorisiertes Absenken des Wandpanels über 1300 mm
• Automatischer TV-Vorschub um 120 mm aus der Wandnische
• Unsichtbare Integration großer Fernseher bis 77 Zoll
• Linear geführte, präzise Bewegungsmechanik Made in Germany
• Ideal für Wandverkleidungen, Medienwände, Premium-Interieurs & Architekturprojekte

Steuerung & Integration

• Anschluss an alle Raumsteuerungssysteme möglich via potenzialfreie Kontakte
• Kompatibel mit KNX, Crestron, Control4, Loxone, AMX, RTI, Savant u.a.
• Einbindung in Szenensteuerungen und smarte Abläufe

Merkmale & Qualität

• Hochwertige Aluminium- und Stahlkonstruktion
• Vibrationsarme Hub- & Vorschubmechanik
• Perfekt für flächenbündige und architekturintegrierte TV-Lösungen
• Langlebig, wartungsarm, präzise gefertigt

Produkt gemäß Herstellerangabe:
Flatlift
Typ: Moving Panel System
Art.-Nr.: FL-20069
