Flatlift Slimline Home Edition 65" - stropní zvedák televizoru

Flatlift Slimline Home Edition 65" - luxusní stropní zvedák pro neviditelnou integraci 65" televizorů

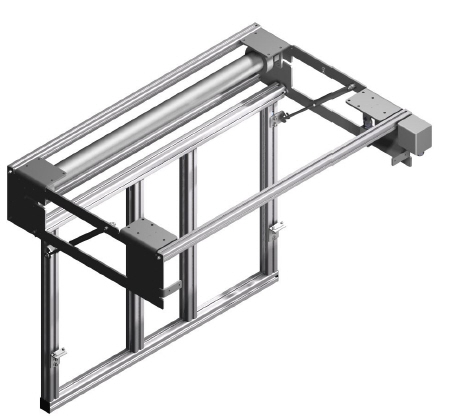

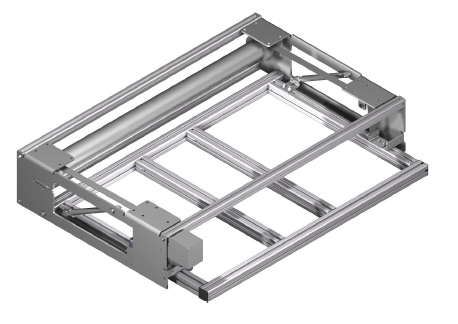

Flatlift Slimline Home Edition 65" je prémiové řešení pro moderní obytné prostory, ve kterých by měl velkoformátový 65" televizor zcela zmizet z dohledu ve stropě. Tento ultraplochý a architektonicky elegantní stropní zvedací systém byl vyvinut speciálně pro větší obrazovky a umožňuje uložení televizoru v jedné rovině s podhledem. Stisknutím tlačítka se televizor tiše, jemně a přesně zvedne ze stropu - pro kvalitní, uklizené a stylové obytné prostředí.

Zesílená štíhlá konstrukce nabízí maximální stabilitu a zároveň minimalizuje nároky na instalační prostor. Mechanismus zvedání a sklápění je mimořádně tichý a řízený, takže televizor se do své polohy zasune téměř neslyšně. Díky tomu je 65" televizor Home Edition ideální pro otevřené obývací prostory, designové lofty, ložnice, kuchyňské ostrůvky a luxusní domácí kanceláře, kde by měla být technologie viditelná pouze v případě potřeby.

Systém lze volitelně rozšířit o elektrický spouštěcí mechanismus, který po rozložení televizor ještě více spustí a nastaví optimální polohu pro sledování. K dispozici je také elektrická nebo manuální otočná funkce, která umožňuje flexibilní orientaci obrazovky v různých směrech sledování. Tím se maximalizuje univerzálnost systému, a to i ve velkých místnostech s více místy k sezení.

Systém "Slimline Home Edition 65" je standardně dodáván s bezdrátovým dálkovým ovládáním a bezpotenciálovými kontakty pro integraci do KNX nebo jiných řídicích systémů inteligentní domácnosti. To znamená, že televizní výtah lze snadno ovládat prostřednictvím systémů automatizace místností, nástěnných vypínačů, scén nebo mobilních ovládacích zařízení. Odolná mechanika v kombinaci s vysoce kvalitní technologií a moderním ovládáním činí z tohoto systému řešení pro budoucnost pro náročné architektonické a interiérové projekty.

Systém "Flatlift Slimline Home Edition 65" kombinuje diskrétní, elegantní design s technickou precizností, vysokou spolehlivostí a maximálně snadným používáním. Je ideální volbou pro každého, kdo si cení luxusního obytného prostředí a chce svůj 65" televizor integrovat plynule a neviditelně do stropu.

Stáhněte si návod k obsluze (DE a EN):

DE: https://lineardirect.eu/media/83/cb/8c/1763805568/FL-10012-H-Bedienungsanleitung.pdf

EN: https://lineardirect.eu/media/f2/be/99/1763805629/FL-10012-H-Manual.pdf

Výkresy CAD ke stažení (3D-STP.PDF.DXF.DWG.iAM):

Text specifikace pro architekty a projektanty

Motorizovaný TV sklopný systém pro zapuštěnou integraci do podhledů, stropních kazet, sádrokartonových konstrukcí nebo speciálních architektonických řešení. Systém je určen pro velké displeje do 65 palců a umožňuje přesné vyklopení televizoru ze stropu, tiše a bez poškození materiálu. Ideální pro vysoce kvalitní obytné prostory, jachty, konferenční a zasedací místnosti, pohostinské prostory a profesionální AV instalace.

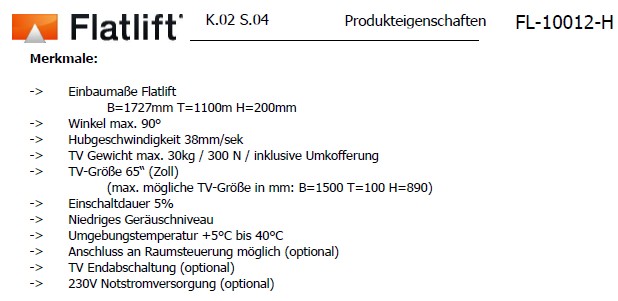

Technické vlastnosti

• Vhodná velikost televizoru: do 65 palců
• Maximální výška televizoru: 890 mm
• Maximální šířka televizoru: 1500 mm
• Maximální hloubka televizoru: 100 mm
• Maximální hmotnost televizoru: 50 kg včetně krytu a obložení
• Tahová/zvedací síla: 300 N

Instalační rozměry systému

• Výška: 200 mm
• Šířka: 1627 mm
• Hloubka: 1100 mm

Zvedací a pohybové funkce

• Sklápěcí mechanismus: motorizovaná stropní klapka
• Úhel otevření: 90°
• Rychlost otevírání: 5°/sekundu
• Hlučnost: < 70 dB
• Omezení zdvihu: podle specifikace výrobce
• Milimetrově přesné programování koncového bodu

Řízení a integrace

• Možnost připojení k automatizaci místností a budov (KNX, Crestron, AMX, Control4, Loxone atd. - přes bezpotenciálové kontakty)
• Kompatibilita s AV a vícepokojovými řídicími systémy
• Integrovanýelektronický koncový spínač

Kvalita a záruka

• desetiletá plná servisní záruka
• 30 let LRL* (dlouhá životnost podle specifikace Flatlift)
• Odolná, na údržbu nenáročná a robustní kovová konstrukce
• Vhodné pro nepřetržitý profesionální provoz

Výrobek dle specifikace výrobce:
Flatlift
Typ: Motorizovaný výklopný stropní TV systém do 65 palců
Číslo položky: FL-10012-H

CAD Zeichnungen Download (3D-STP.PDF.DXF.DWG.iAM):

Ausschreibungstext für Architekten und Planer

Motorisiertes TV-Klappsystem zur flächenbündigen Integration in abgehängte Decken, Deckenkassetten, Trockenbaukonstruktionen oder architektonische Sonderlösungen. Das System ist für große Displays bis 65 Zoll ausgelegt und ermöglicht ein präzises, leises und materialschonendes Ausklappen des Fernsehers aus der Raumdecke. Ideal für hochwertige Wohnräume, Yachten, Konferenz- und Meetingräume, Hospitality- Bereiche sowie professionelle AV-Installationen.

Technische Merkmale

• Geeignete TV-Größe: bis 65 Zoll
• Maximale TV-Höhe: 890 mm
• Maximale TV-Breite: 1500 mm
• Maximale TV-Tiefe: 100 mm
• Maximales TV-Gewicht: 50 kg inkl. Umkofferung und Verblendung
• Schub-/Hubkraft: 300 N

Einbaumaße des Systems

• Höhe: 200 mm
• Breite: 1627 mm
• Tiefe: 1100 mm

Hub- und Bewegungsmerkmale

• Klappmechanismus: motorisierte Deckenklappe
• Öffnungswinkel: 90°
• Öffnungsgeschwindigkeit: 5°/Sekunde
• Geräuschentwicklung: < 70 dB
• Hub-Limit: gemäß Herstellerspezifikation
• Millimetergenaue Endpunktprogrammierung

Steuerung & Integration

• Anschluss an Raum- und Gebäudeautomation möglich (KNX, Crestron, AMX, Control4, Loxone u. a. – via potenzialfreie Kontakte)
• Kompatibel mit AV- und Multiroom-Steuerungen
• Elektronische Endabschaltung integriert

Qualität & Garantie

• 10 Jahre Vollservice-Garantie
• 30 Jahre LRL* (Long-Running-Lifetime nach Flatlift-Spezifikation)
• Langlebige, wartungsarme und robuste Metallkonstruktion
• Für professionellen Dauerbetrieb geeignet

Produkt gemäß Herstellerangabe:
Flatlift
Typ: Motorisiertes Deckenklapp-TV-System bis 65 Zoll
Art.-Nr.: FL-10012-H
