Lid-O-Matic 2010 Lid full-feed - Sähköinen kannenavaaja

Lid-O-Matic 2010 full retraction - Sähköinen kannenavaaja, jossa on täysi kannen sisäänveto Platinum Swivel -järjestelmille

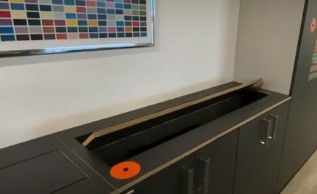

Flatlift Lid-O-Matic 2010 full retraction on hienostunut sähköinen kannenavaaja, joka on kehitetty erityisesti hienostuneisiin Flatlift Platinum Swivel TV-nostinjärjestelmiin. Toisin kuin tavanomaiset kannenavaajat, tämä järjestelmä ei ainoastaan avaa kansilevyä vaan myös vetää kannen kokonaan kalusteeseen, jolloin se pysyy täysin näkymättömissä television koko nosto- ja kääntöliikkeen ajan.

Nostoprosessin alussa Lid-O-Matic 2010 -järjestelmä nostaa ensin kansilevyä hallitusti. Heti kun avautumisasento on saavutettu, kansi vetäytyy kokonaan kalusteeseen tai kansirakenteeseen. Tämä luo Platinum Swivel System -järjestelmälle ehdottoman liikkumisvapauden - erityisesti suurissa TV-formaateissa, 180°:n käännöksissä ja kalusterakenteiden tiukoissa toleransseissa.

Täydellinen sisäänveto sopii erinomaisesti huonekalurakenteisiin, joissa kansi ei saa jäädä näkyviin tai ei voi avautua ylöspäin rakenteen vuoksi. Tarkan mekanismin ansiosta sisäänveto pysyy vakaana, toistettavana ja materiaalia säästävänä. Kansi palaa alkuasentoonsa vasta, kun TV-järjestelmä on täysin sisäänvedetty (huonekalujen valmistaja voi määritellä sen muotoilusta riippuen).

Lid-O-Matic 2010 Full Retraction on näin ollen ensiluokkainen ratkaisu korkealuokkaisiin TV-integraatiohankkeisiin ja mahdollistaa seuraavat asiat:

• kalusteiden kannen täydellisen optisen naamioinnin - suurten Platinum Swivel-järjestelmien häiriöttömän90°-180°:n kääntämisen
• suurten TV-nostimien tyylikäs, tasainen integrointi
• suurin suunnitteluvapaus arkkitehdeille ja kalustevalmistajille

Järjestelmä soveltuu puu-, MDF- tai räätälöityihin kansirakenteisiin, ja se sovitetaan projektikohtaisesti kulloiseenkin asennustilanteeseen.

Lataa käyttöohjeet (DE ja EN):

DE: https://lineardirect.eu/media/84/13/9b/1763811409/FL-40010-VE-Bedienungsanleitung.pdf

EN: https://lineardirect.eu/media/62/1e/d5/1763811480/FL-40010-VE-Manual.pdf

CAD-piirustukset Lataa (3D-STP.PDF.DXF.DWG.iAM):

Erittelyteksti arkkitehdeille ja suunnittelijoille - Flatlift-kannen läppäkansi täyssyöttöjärjestelmä (FL-40010-VE)

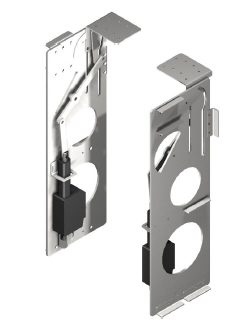

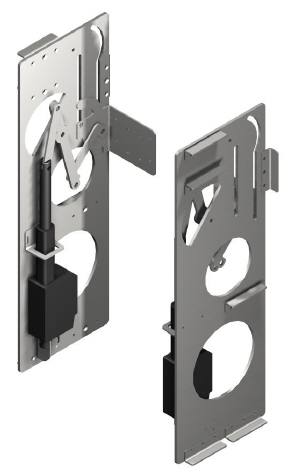

Flatlift FL-40010-VE on moottoroitu kannen läpän kokoaukaisujärjestelmä, joka on kehitetty erityisesti vaativiin TV-hissikalusteasennuksiin. Se mahdollistaa kalusteläpän automaattisen avaamisen 90° ja sen hallitun täyden sisäänvedon 150 mm:n verran kalusteeseen - ihanteellinen kalusteläppärakenteisiin, joissa vaaditaan maksimaalista tarkkuutta, tasaista toimintaa ja kestävyyttä.

Vankan mekaniikkansa, tarkan pääteasennon säädön ja erittäin hiljaisen moottorin toiminnan ansiosta järjestelmä sopii erinomaisesti korkealaatuisiin huonekaluihin, ensiluokkaisiin sisustusratkaisuihin, olohuoneisiin, jahteihin, hotelleihin ja sopimusasennuksiin. Jopa 50 kg:n läppäpainon kantavuuden ansiosta FL-40010-VE pystyy käsittelemään myös raskaita etulevyjä ja suuria peitelevyjä.

Tekniset suorituskykytiedot

• Max. Läpän paino: 50 kg
• Taittokulma: 90° moottoroitu
• Täydellinen sisäänveto: 150 mm kalusteeseen
• Nopeus: 7 mm/sek.
• Käyttöaste: ED 5 %
• Liike: Soft Start & Soft Stop
• Melutaso: Erittäin alhainen käyttömelutaso

Järjestelmän asennusmitat

• Leveys: 77,5 mm
• Syvyys: 242 mm
• Korkeus: 709 mm
• Asennus: TV:n viereen kalusteiden sivupaneeleihin tai kalusteiden sisäpuolisiin sivupaneeleihin

Ohjaus ja integrointi

• Yhteensopivuus: KNX, Loxone, Crestron, AMX, Control4, RTI, Savant jne.
• Kytkentä potentiaalivapaiden koskettimien kautta mahdollista
• Täydellinen lisä kaikkiin Flatlift TV-nostinjärjestelmiin

Erityisominaisuudet

• Tarkka ja pehmeä läpän liike
• Täydellinen uppoasennettaville tai sisäänvedettäville kalusteläpille
• Hiljainen ja hellävarainen toiminta pehmeän käynnistyksen/pysäytyksen ansiosta
• Vankka, kestävä metallimekanismi
• Soveltuu raskaasti kuormitetuille läpille tai leveille etulevyille

Takuu

• 3 vuoden valmistajan takuu

Tuote valmistajan erittelyn mukaan:
Flatlift
Tyyppi: kannen läpän täyssyöttöjärjestelmä
Tuotenro: FL-40010-VE

CAD Zeichnungen Download (3D-STP.PDF.DXF.DWG.iAM):

Ausschreibungstext für Architekten und Planer – Flatlift Deckelklappen-Volleinzugssystem (FL-40010-VE)

Das Flatlift FL-40010-VE ist ein motorisiertes Deckelklappen-Volleinzugssystem, das speziell für anspruchsvolle TV-Lift-Möbelinstallationen entwickelt wurde. Es ermöglicht das automatische Öffnen einer Möbelklappe um 90° sowie deren kontrollierten Volleinzug um 150 mm in das Möbel – ideal für bündige oder versenkte Klappenkonstruktionen, bei denen höchste Präzision, Laufruhe und Langlebigkeit erforderlich sind.

Durch robuste Mechanik, präzise Endlagenführung und extrem leisen Motorlauf eignet sich das System hervorragend für hochwertige Möbel, Premium-Interior-Lösungen, Wohnräume, Yachten, Hotels und Objektbereichsinstallationen. Mit einer Tragkraft von bis zu 50 kg Klappengewicht bewältigt das FL-40010-VE auch schwere Fronten und großflächige Abdeckplatten.

Technische Leistungsdaten

• Max. Klappengewicht: 50 kg
• Klappwinkel: 90° motorisiert
• Volleinzug: 150 mm in das Möbel
• Geschwindigkeit: 7 mm/Sek.
• Einschaltdauer: ED 5%
• Bewegung: Soft Start & Soft Stop
• Geräuschentwicklung: sehr niedriges Betriebsgeräuschniveau

Einbaumaße des Systems

• Breite: 77,5 mm
• Tiefe: 242 mm
• Höhe: 709 mm
• Montage: neben TV in die Möbelwangen oder interne Möbelwangen

Steuerung & Integration

• Kompatibilität: KNX, Loxone, Crestron, AMX, Control4, RTI, Savant u. a.
• Anschluss über potenzialfreie Kontakte möglich
• Perfekte Ergänzung zu allen Flatlift TV-Lift-Systemen

Besondere Merkmale

• Präzise und gleichmäßige Klappenbewegung
• Perfekt für bündige oder versenkbare Möbelklappen
• Leiser und schonender Lauf dank Soft-Start/Stop
• Robuste, langlebige Metallmechanik
• Für schwer belastete Klappen oder breite Frontplatten geeignet

Garantie

• 3 Jahre Herstellergarantie

Produkt gemäß Herstellerangabe:
Flatlift
Typ: Deckelklappen-Volleinzugssystem
Art.-Nr.: FL-40010-VE
