Bras articulé² ouverture de porte PA-KL²-T-30/122deg

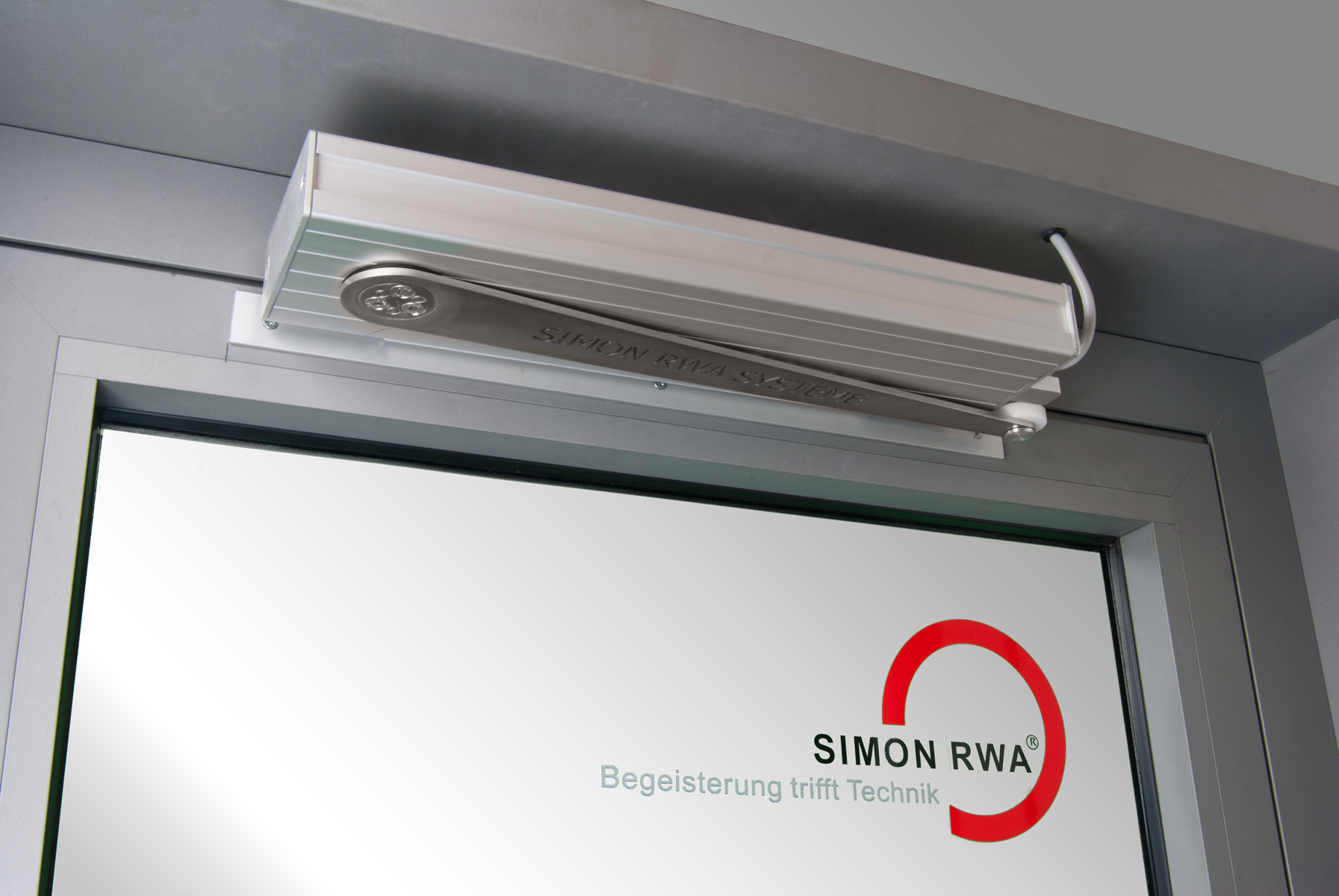

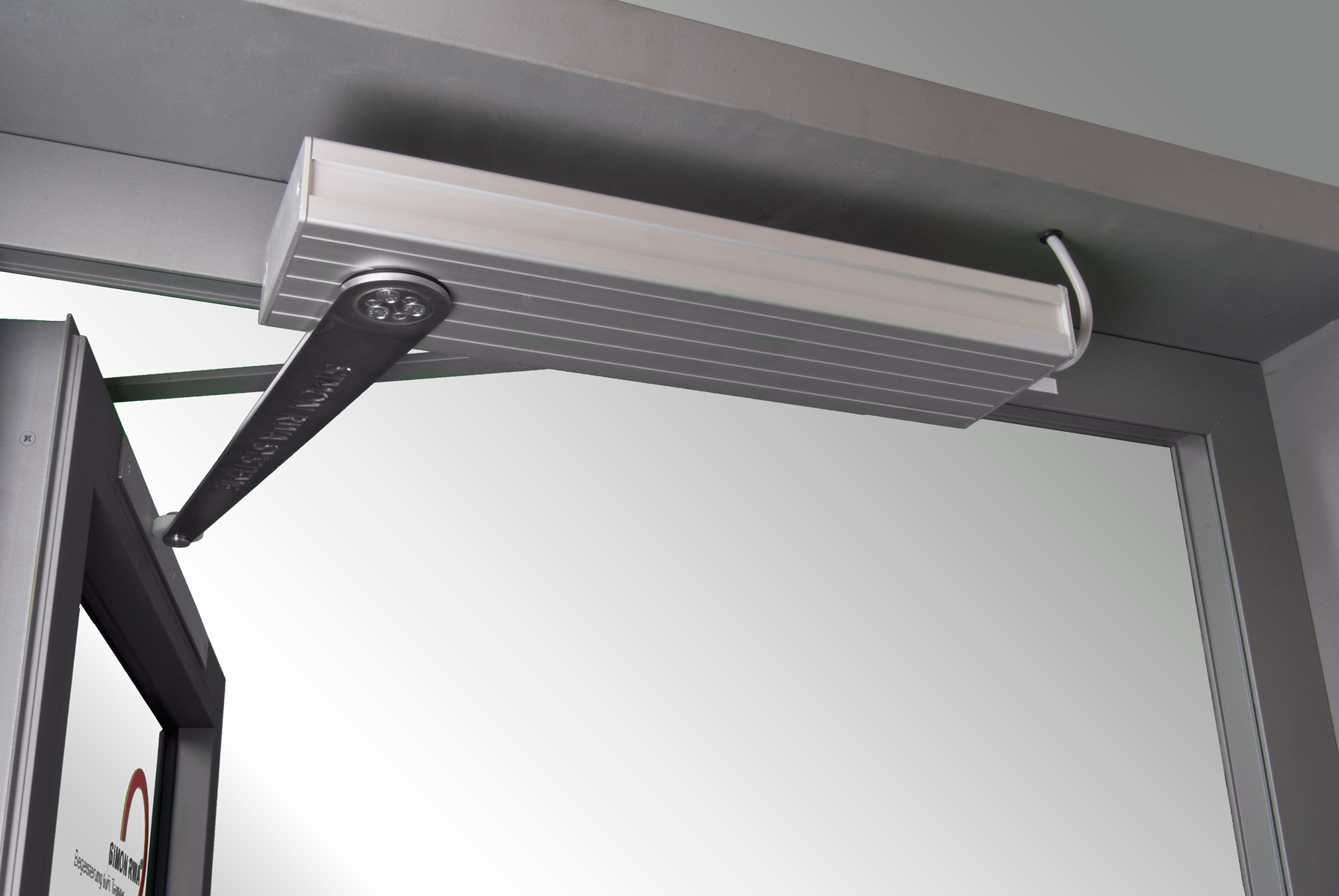

L'ouvre-porte à bras articulé² PA-KL²-T-30 est utilisé pour l'ouverture automatisée de tous types de portes. Il est particulièrement adapté aux portes à fermeture automatique qui servent d'ouverture d'arrivée d'air pour l'évacuation de la fumée et de la chaleur en cas d'urgence. Dans ce cas, le corps reste fermement fixé au cadre de la porte dans son mouvement. Seul le bras qui pousse la porte via un mécanisme de roulement se déplace. L'ouverture manuelle de la porte n'est pas limitée.

L'ouvre-porte à bras articulé² - Ouverture manuelle et automatisée des portes sans restriction

L'entraînement PA-KL²-T-30 peut être utilisé de manière flexible en ce qui concerne la situation de montage et le sens de rotation. Elle est installée sur le cadre et dans l'embrasure, à gauche et à droite. Il peut être utilisé sur des éléments se fermant vers l'intérieur et l'extérieur. Le montage s'effectue sur le bord de fermeture secondaire. Selon le type de montage, il est possible d'obtenir des largeurs d'ouverture allant jusqu'à 122° et, avec le temps d'ouverture extrêmement court de moins de 60 secondes, cela garantit un désenfumage et une ventilation rapides en cas d'incendie. L'ouverture ciblée des portes vers l'ouverture d'air frais signale en même temps le chemin de fuite et de sauvetage idéal. Grâce à un système d'alarme incendie, il est possible de combiner cela avec des indicateurs et des lampes de signalisation.

L'entraînement d'ouverture de porte PA-KL²-T-30 est testé et certifié selon la norme DIN EN 12101-2. Les entraînements de type bras rabattable² ont une cinématique particulière et leur engrenage haute performance (> 20.000 LW) combiné au bras de levier en acier inoxydable est très résistant. L'ouvre-porte à bras rabattable² PA-KL²-T-30 a une force maximale de 300 N en direction "OUVERTURE" et une charge nominale de 50 N en direction "FERMETURE". La petite dimension d'encastrement, en particulier, rend cette gâche automatique idéale pour les projets ayant des exigences esthétiques élevées.

Manipulation pratique grâce à l'interface logicielle

Le raccordement se fait via la fiche de raccordement SICO-PLUG. Celui-ci comprend l'interface de programmation SICO BUS, qui permet de paramétrer directement sur place des paramètres tels que la course d'ouverture et la force, et de lire d'autres messages d'état.

L'entraînement dispose également d'un contact F sans potentiel pour la position finale OUVERT ou FERMÉ. Les séquences de travail et le délai de démarrage sont librement réglables. Grâce à la temporisation de démarrage librement réglable, le bras d'ouverture rabattable est idéal pour l'ouverture automatisée de portes à double battant (application à battant à têtière). L'entraînement d'ouvre-porte PA-KL²-T-30 peut également être utilisé en combinaison avec un ouvre-porte E et un ferme-porte E / serrure motorisée qui sont installés dans la porte.

Attention : pour utiliser en même temps un E-ouvreur ou un E-fermeur et un contact de retour, il faut utiliser la variante filaire {pdb a-114}.

Aperçu de tes avantages :

• convient à l'ouverture automatisée des portes pour l'air d'admission en cas d'incendie
• aucune restriction lors de l'ouverture manuelle des portes
• Possibilité d'automatiser les éléments s'ouvrant vers l'intérieur et l'extérieur
• grande largeur d'ouverture
• Temps d'ouverture < 60 secondes
• programmable via l'interface logicielle SICO LINK
• Connexion pour ouvreur électrique ou serrure motorisée
• 3 ans de garantie
