Flatlift Slider Lift SL-L 1800/1720 - TV-uittreksysteem voor groot formaat TV aan de zijkant
€ 9.365,41 *
US$ 9.891,75
levertijd: 2-3 Monate
Productinformatie "Flatlift Slider Lift SL-L 1800/1720 - TV-uittreksysteem voor groot formaat TV aan de zijkant"

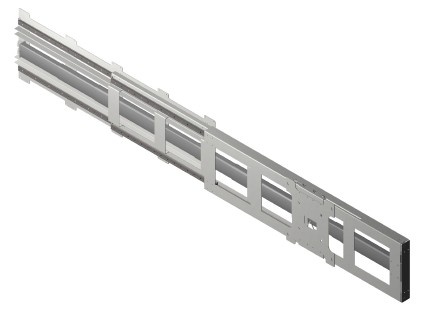

Flatlift Slider Lift SL-L 1800/1720 /Nieuw 2025mm - Groot formaat zijwaarts uitschuifbaar TV-verlengsysteem voor televisies tot 65 inch
De Flatlift Slider Lift SL-L 1800/1720 is het krachtige, zijdelings uitschuifbare TV lift systeem voor grote televisies tot 65 inch. Met een inbouwmaat van 1800 mm en een indrukwekkende hefweg van 2025 mm is dit systeem ideaal voor hoogwaardige meubel- en wandintegraties waarbij een grote TV uit de zijkant van een kast, wand of lambrisering moet worden geschoven. Het systeem kan naar links of rechts worden uitgebreid, afhankelijk van de installatie, en biedt maximale flexibiliteit bij de planning en realisatie.
De solide schuifconstructie van de SL-L zorgt voor een absoluut stabiele uitschuifbeweging, zelfs bij grote en zware tv-toestellen. De gecontroleerde, lineaire uittrek resulteert in slechts een minimaal buigmoment, wat het mechanisme op lange termijn beschermt en een permanent nauwkeurige en soepele beweging garandeert. Het slidersysteem is zeer stil en geluidsabsorberend, waardoor het bijzonder geschikt is voor luxe woonkamers, architectonische objecten, hotelsuites, vergaderzalen of jachtinterieurs.

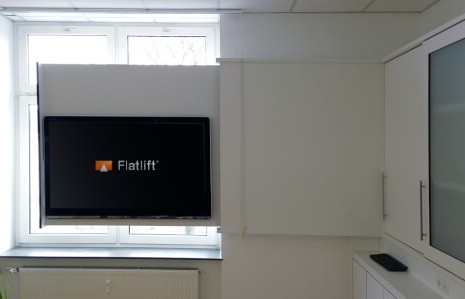

In ingeschoven toestand blijft de TV volledig verborgen en zorgt voor een helder, schoon interieurontwerp waarin technologie alleen zichtbaar is als het echt nodig is. Het robuuste mechanisme is ontworpen voor een zeer lange levensduur en is bestand tegen intensief gebruik op de lange termijn. Dit maakt de SL-L 1800/1720 perfect voor projecten waar grote schermen onzichtbaar en ruimtebesparend geïntegreerd moeten worden, zonder dat een pop-up of zwenkoplossing nodig is.
De combinatie van grote afmetingen, hoge hefkracht, nauwkeurige geleiding en zijuitgang maakt de SL-L 1800/1720 flatlift slider lift het ideale systeem voor veeleisende meubelmakers, interieurontwerpers, schrijnwerkprojecten en hoogwaardige woonoplossingen. Het combineert een elegant ontwerp, krachtige functionaliteit en eersteklas betrouwbaarheid in een professioneel TV-liftsysteem met hoge prestaties.
Gebruiksaanwijzing downloaden (DE en EN):
DE: https://lineardirect.eu/media/42/f5/07/1763804106/FL-20031-Bedienungsanleitung.pdf
EN: https://lineardirect.eu/media/8a/6d/e3/1763804332/FL-20031-Manual.pdf
CAD tekeningen downloaden (3D-STP.PDF.DXF.DWG.iAM):
Bestekteksten voor architecten en planners:
NL: GLIJDERSYSTEMEN
Bestek - Flatlift glijdersysteem 2025 mm (art. nr. FL-20031)
Het Flatlift Slider System 2025 mm (art. nr. FL-20031) is de hoogwaardige laterale uitbreidingsoplossing voor grootformaat displays zijdelingse uitschuifoplossing voor grootformaat beeldschermen tot ca. 60 inch+. Het maakt gemotoriseerde zijdelingse verlenging van de televisie mogelijk over een indrukwekkende lengte van 2025 mm 2025 mm - perfect voor toepassingen waarbij de tv ver uit de muur of uit een nis moet steken ver uit een muur, nis of meubelconstructie moet worden uitgeschoven.
Met een draagvermogen van 50 kg en nauwkeurige lineaire geleiding zorgt het systeem voor een spelingsvrije, stabiele en trillingsarme beweging. Het uitschuifproces vindt plaats met een snelheid van Snelheid van 84 mm/sec. met een zeer stil werkingsgeluid van minder dan 45 dB. Het eindpunt van het uitschuifpad kan optioneel op de millimeter nauwkeurig worden ingesteld.
Technische prestatiegegevens
- Geschikt tv-formaat: tot ca. 60 inch en groter (tot 2000 mm breed)
- Max. TV-breedte: 2000 mm
- Max. TV-diepte: 110 mm
- Max. TV-gewicht: 50 kg
- Hefkracht: 500 N
- Zijdelingse invoer: 2025 mm
- Snelheid: 84 mm/sec.
- Geluidsontwikkeling: < 45 dB
- Slagbegrenzing: instelbaar (optioneel tot op de millimeter nauwkeurig)
- Buigmoment: ca. 1-2 % van de slaglengte
Installatieafmetingen van het systeem
- Breedte: 1800 mm
- Diepte: 90 mm
- Hoogte: 825 mm
Speciale technische kenmerken
- Precisie lineaire geleiding voor stabiele, spelingsvrije loop
- Zeer plat systeemontwerp voor verborgen integratie
- Stil loopgedrag (< 45 dB)
- Optionele eindposities tot op de millimeter instelbaar
- Geschikt voor meubel-, wand- of nissystemen
Besturing & smart home integratie
- Aansluiting op kamerbediening mogelijk (potentiaalvrije contacten)
- Compatibel met KNX, Crestron, Control4, Loxone, AMX, Savant, RTI en nog veel meer
Garantie
- 5 jaar volledige servicegarantie
- 30 jaar LRL*
Product zoals gespecificeerd door de fabrikant:
Flatlift
Type: Schuifsysteem 2025 mm
Artikelnummer: FL-20031
Notes on installation and guide rails
The installation partner or integrator is responsible for the professional installation of the system. This includes, in particular, checking the installation situation and the mechanical guide elements.
The C-profile rails must be completely clean, dust-free and free of construction site residues (e.g. wood dust, plaster residues, metal shavings or packaging residues) before commissioning.
Deposits or foreign bodies in the guide rails can impair the running of the system and lead to increased mechanical resistance. This can overload the drive and mechanics. In the worst case, this can lead to malfunctions, blockages or damage to the drives.
⚠ Important note on planning & installation situation
Checking the installation dimensions, TV compatibility and structural requirements is the responsibility of the customer or the planner or integrator carrying out the work. Before ordering and installing, please ensure that the selected TV model can be operated within the specified dimensions, weight and movement parameters of the system.
Design modifications to the product - in particular to flaps, housings or mechanical components - are not permitted without written approval from Flatlift. Unauthorized modifications can lead to the loss of guarantee and warranty claims.
Flatlift provides all necessary CAD and installation data for download. Acknowledgement of the technical documentation is deemed to have taken place with the order. No liability can be accepted for planning errors, installation conflicts or lack of fit.
On request, we offer a feasibility and compatibility check in advance for a fee.
| Muuroplossing zijdelingse beweging: | tot 65 inch+ |
|---|
