Lid-O-Matic 2010 onderdelen retractor - Elektrische dekselopener met dekselretractie voor Platinum Swivel & FLX 90° systemen

De Flatlift Lid-O-Matic 2010 onderdelen retractor is een gespecialiseerde elektrische dekselopener voor de grote Platinum Swivel TV liftsystemen en de FLX 90° zwenksystemen. Dit professionele accessoire zorgt ervoor dat het deksel van je kast niet alleen wordt geopend wanneer het TV-systeem wordt uitgeschoven, maar ook automatisch wordt ingetrokken in de kast. Hierdoor blijft het volledig verborgen tijdens het gebruik en biedt het maximale bewegingsvrijheid voor grote zwenk- en hefsystemen.

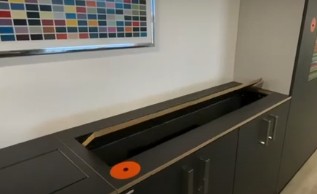

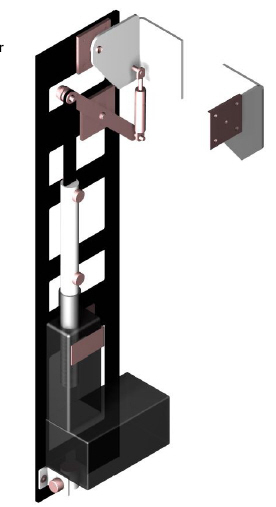

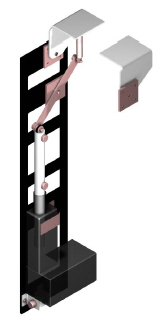

Bij het starten van het hef- of zwenkproces tilt de Lid-O-Matic eerst de afdekplaat gecontroleerd op. Zodra de dekselopening van 90° is bereikt, trekt het mechanisme het deksel gedeeltelijk of - afhankelijk van de precisie van de meubelconstructie - volledig in het meubel. Dit betekent dat het dekseloppervlak onzichtbaar blijft en niet interfereert met de mechanica van het systeem. In tegenstelling tot de klassieke Lid-O-Matic sluit dit model het deksel niet na het terugtrekken, omdat het terugtrekmechanisme speciaal ontworpen is voor zwenken en speciale bewegingen.

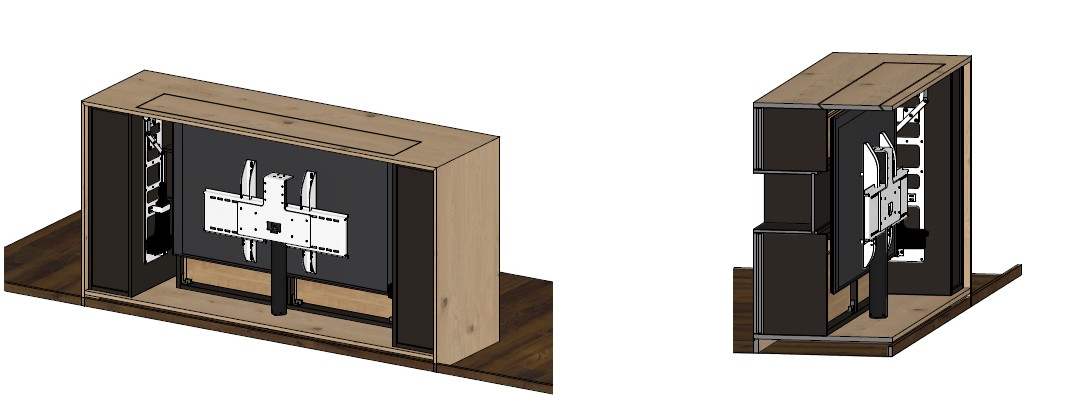

Deze technologie is ideaal voor meubels, mediawanden of speciale constructies waarbij het deksel niet naar boven mag uitsteken en ook niet tegen het zwenkpad mag botsen. De deelinvoer maakt een vlakke, visueel schone oplossing mogelijk - zelfs bij grote tv-afmetingen en krappe ruimtelijke toleranties.

De Lid-O-Matic 2010 gedeeltelijke terugtrekking is daarom de perfecte aanvulling voor alle hoogwaardige installaties waarbij het dekselmechanisme precies moet worden afgestemd op de hef- en zwenkbewegingen. Het mechanisme is geschikt voor hout, MDF en andere dekselmaterialen en wordt voor elk project op maat gemaakt om een nauwkeurige, herhaalbare dekselinklapping te garanderen.

Gebruiksaanwijzing downloaden (DE en EN):

DE: https://lineardirect.eu/media/4d/ab/2f/1763811244/FL-40010-Bedienungsanleitung.pdf

EN: https://lineardirect.eu/media/5e/39/b8/1763811317/FL-40010-Manual.pdf

Bestektekst voor architecten en planners - Flatlift dekselklep gedeeltelijk terugtreksysteem (FL-40010)

De Flatlift FL-40010 is een gemotoriseerd systeem voor het gedeeltelijk intrekken van de dekselklep, speciaal ontwikkeld voor TV-liftmeubelinstallaties. Het maakt het automatisch openen en nauwkeurig sluiten mogelijk van meubelkleppen die de TV-lift afdekken. De klep wordt zacht, stil en veilig bewogen door een gemotoriseerde 90° en vervolgens gecontroleerd ingetrokken in de eindpositie. Ideaal voor hoogwaardige meubelintegratie waar maximale elegantie en een laag geluidsniveau vereist zijn.

Het systeem is geschikt voor kleppen tot35 kg en maakt het mogelijk eindposities op de millimeter nauwkeurig in te stellen. Hierdoor kan de klep perfect worden aangepast aan het meubel, het beslag en het individuele ontwerp.

Technische prestatiegegevens

• Max. Bovenpaneelgewicht: tot 35 kg (nieuw)
• Slagbegrenzing: elektronisch instelbaar
• Klapbeweging: 90° gemotoriseerd
• Geluidsniveau: < 30 dB (zeer stil)

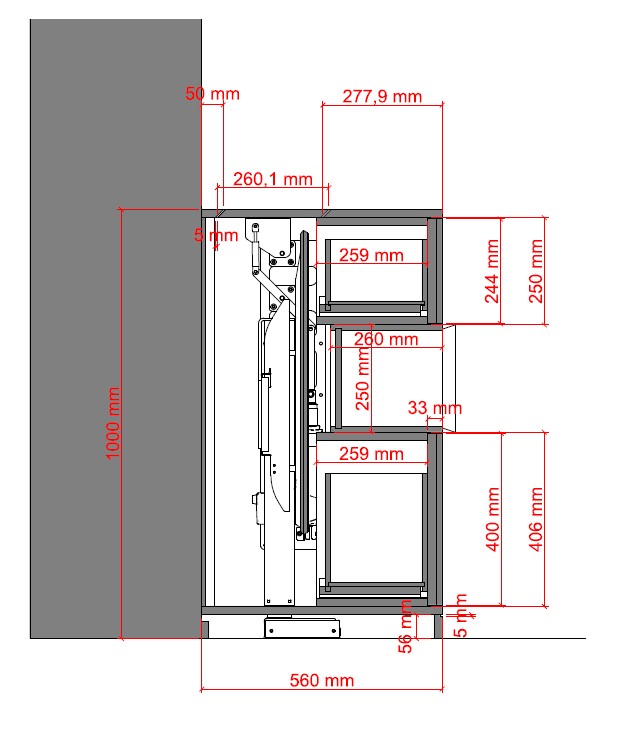

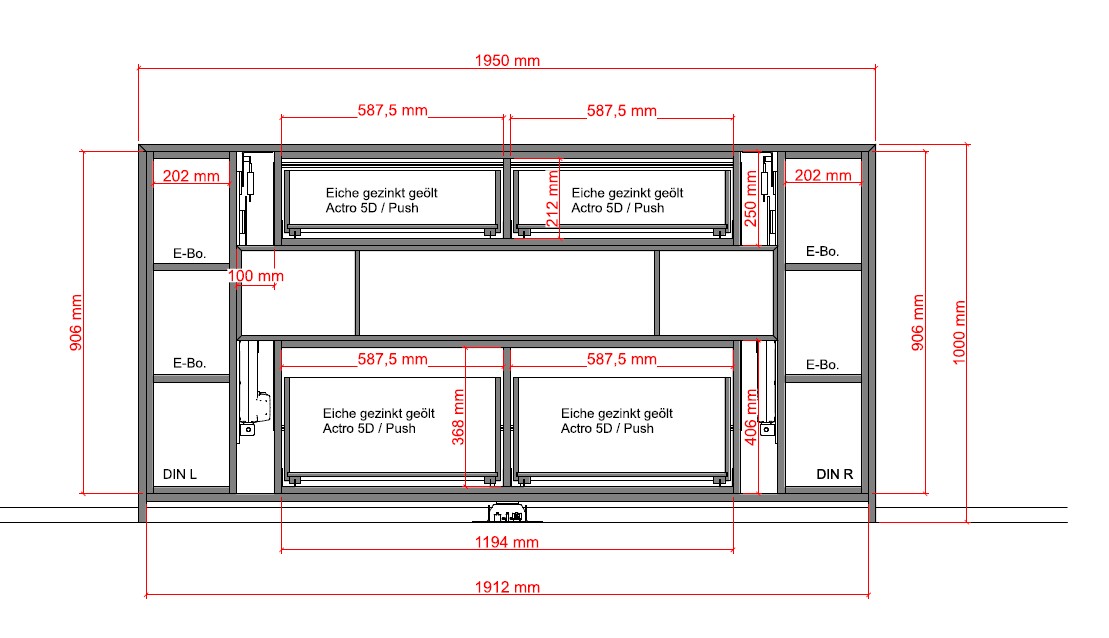

Afmetingen van het systeem voor installatie

• Hoogte: 775 mm
• Breedte: 95 mm
• Diepte: 190 mm
• Klepbreedte: variabel - afhankelijk van het meubelproject

Besturing & integratie

• Aansluiting op ruimte- en gebouwautomatiseringssystemen mogelijk (potentiaalvrije contacten)
• Compatibel met KNX, Loxone, AMX, Crestron, Control4, Savant, RTI, enz.
• Ideaal te combineren met alle gemotoriseerde Flatlift TV liftsystemen

Speciale kenmerken

• Soepel openen van de kleppen en nauwkeurig intrekken van de onderdelen
• Zeer stille werking dankzij hoogwaardige motorisering (< 30 dB)
• Ideaal voor designmeubels, hoogwaardige huismeubels, hotel- en projectinstallaties
• Verstelbare eindposities voor perfecte aanpassing aan meubeltoleranties
• Onderhoudsarme mechanica - duurzame constructie

Garantie

• 3 jaar fabrieksgarantie

Product volgens opgave fabrikant:
Flatlift
Type: Dekselklep gedeeltelijk terugtreksysteem voor TV-lift meubelen
Art.nr.: FL-40010

Ausschreibungstext für Architekten und Planer – Flatlift Deckelklappen-Teileinzugssystem (FL-40010)

Das Flatlift FL-40010 ist ein motorisiertes Deckelklappen-Teileinzugssystem, das speziell für TV-Lift-Möbelinstallationen entwickelt wurde. Es ermöglicht das automatische Öffnen und präzise Schließen von Möbelklappen, die den TV-Lift verdecken. Die Klappe wird sanft, leise und sicher motorisch um 90° bewegt und anschließend kontrolliert in die Endlage eingezogen. Ideal für hochwertige Möbelintegration, bei der größtmögliche Eleganz und Geräuscharmut gefordert sind.

Das System eignet sich für Klappen bis zu einem Gewicht von 35 kg und ermöglicht millimetergenau einstellbare Endlagen. Dadurch lässt sich die Klappe perfekt an das Möbel, die Beschläge und die individuelle Konstruktion anpassen.

Technische Leistungsdaten

• Max. Deckelplatten-Gewicht: bis 35 kg (neu)
• Hub-Limit: elektronisch einstellbar
• Klappbewegung: 90° motorisiert
• Geräuschentwicklung: < 30 dB (sehr leise)

Einbaumaße des Systems

• Höhe: 775 mm
• Breite: 95 mm
• Tiefe: 190 mm
• Klappenbreite: variabel – abhängig vom Möbelprojekt

Steuerung & Integration

• Anschluss an Raum- und Gebäudeautomationen möglich (potenzialfreie Kontakte)
• Kompatibel mit KNX, Loxone, AMX, Crestron, Control4, Savant, RTI u. a.
• Ideal kombinierbar mit allen motorisierten Flatlift TV-Lift-Systemen

Besondere Merkmale

• Sanfte Klappenöffnung und präziser Teileinzug
• Sehr leiser Betrieb durch hochwertige Motorik (< 30 dB)
• Ideal für Designmöbel, hochwertige Wohnmöbel, Hotel- und Objektinstallationen
• Einstellbare Endlagen für perfekte Anpassung an Möbeltoleranzen
• Wartungsarme Mechanik – langlebige Konstruktion

Garantie

• 3 Jahre Herstellergarantie

Produkt gemäß Herstellerangabe:
Flatlift
Typ: Deckelklappen-Teileinzugssystem für TV-Lift-Möbel
Art.-Nr.: FL-40010
