Flatlift Slimline Platinum Swivel 98 – Die Königklasse des TV-Deckenlifts

Flatlift Slimline Platinum Swivel 98 – Die Königklasse des TV-Deckenlifts für 98" Großbildfernseher

Der Flatlift Slimline Platinum Swivel 98 ist das leistungsstärkste, exklusivste und technisch anspruchsvollste TV-Deckenliftsystem, das Flatlift anbietet. Es ist das maximal Mögliche, was im Bereich vollautomatischer TV-Deckenintegration realisierbar ist. Für Displays bis 98 Zoll kombiniert dieses System eine fortschrittliche 90°-Ausklappmechanik mit einer vollmotorisierten 180°-Drehfunktion und einer kraftvollen, präzisen vertikalen Absenkung. Das System verschwindet vollständig und flächenbündig in der Decke und entfaltet erst auf Befehl seine beeindruckende Präsenz – ideal für Architekten, Planer, AV-Integratoren und exklusive High-End-Projekte.

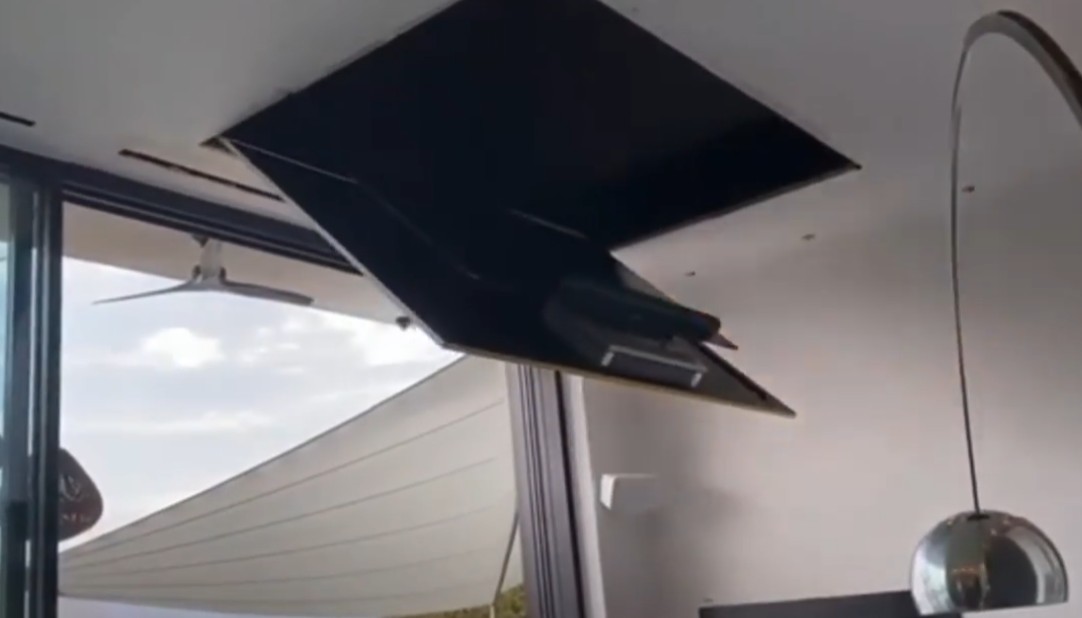

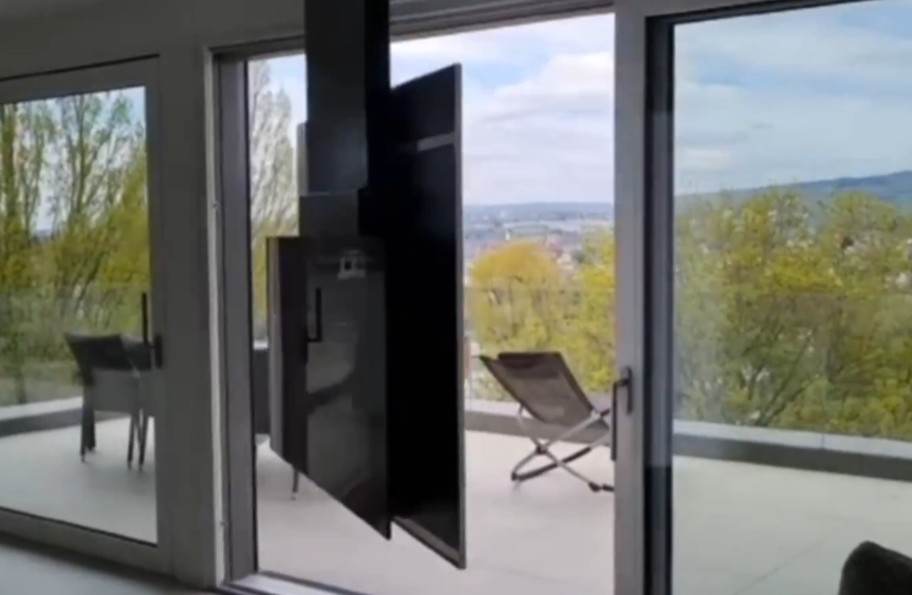

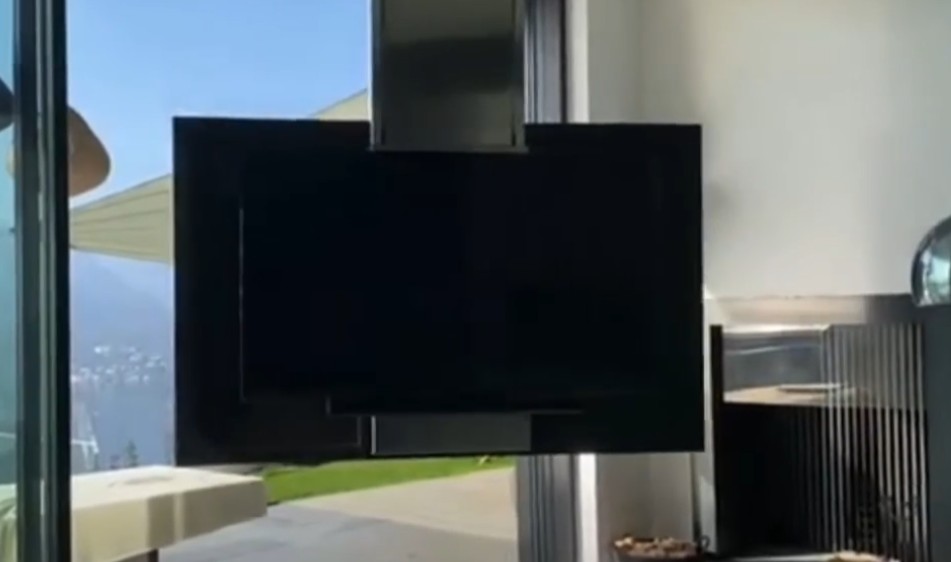

Der Fernseher fährt nahezu lautlos aus der Decke heraus, klappt kontrolliert um 90° aus und senkt sich geschmeidig um bis zu 700 mm ab. Anschließend kann der Bildschirm motorisch nach links oder rechts geschwenkt werden, bis zu einem vollen Drehwinkel von 180°. Jede Bewegung wirkt harmonisch, weich und vibrationsarm, sodass selbst großformatige TVs absolut präzise und sicher positioniert werden können.

Die robuste Platinum-Konstruktion ist speziell für die großen Kräfte eines 98"-Displays ausgelegt und trägt Fernseher bis 60 kg inklusive Umkofferung. Bei Bedarf können zusätzliche Soundbars oder Deckenverkleidungen montiert werden. Das Grundsystem selbst wiegt rund 250 kg, je nach Sonderausstattung auch mehr, weshalb die statische Tragfähigkeit der Decke zwingend vorab geprüft werden muss.

Die Steuerung basiert auf einer industriellen Siemens LOGO!8 SPS, die sämtliche Hub-, Klapp- und Drehbewegungen überwacht. Alle Endlagen und Sicherheitsfunktionen werden zuverlässig abgefragt. Eine Totmannschaltung sorgt für maximale Betriebssicherheit. Das System verfügt über Funkfernbedienung und potenzialfreie Kontakte zur Integration in KNX, Crestron, Control4, Loxone oder andere Smart-Home-Steuerungen. Die verdeckte Schleppkettenführung sorgt für eine absolut saubere Kabelführung ohne sichtbare Leitungen.

Da der Slimline Platinum Swivel 98" die Obergrenze der technisch machbaren Lösungen darstellt, sind größere TV-Größen oder Split-Screen-Leinwände ausschließlich durch individuelle Sonderanfertigungen realisierbar. Diese erfordern Hochleistungs-Flaschenzugsysteme, Hydrauliklösungen oder zusätzliche Antriebstechnik. Solche Systeme werden ausschließlich projektbezogen konstruiert und bedürfen separater statischer und technischer Freigaben.

Auch das Slimline Platinum Swivel 98" ist eine kundenspezifische Sonderlösung, die ausschließlich auftragsbezogen gefertigt wird. Eine Rücksendung oder Rücknahme ist deshalb generell ausgeschlossen. Für die technische Machbarkeit trägt der Auftraggeber die volle Verantwortung. Wenn Sie kein professioneller AV-Integrator sind, klären Sie bitte vor Bestellung unbedingt die statischen Voraussetzungen sowie die technische Realisierbarkeit mit Ihrem AV-Integrator, Architekten oder Statiker. Flatlift haftet nicht für falsch kalkulierte oder falsch angenommene Deckenwerte im Bauvorhaben. Alle statischen Anforderungen und Prüfungen liegen in der Verantwortung des Auftraggebers.

Der Slimline Platinum Swivel 98" ist die ultimative Wahl für alle, die das Maximum an technischer Präzision, Sicherheit, Leistungsfähigkeit und architektonischer Eleganz erwarten. Eine kompromisslose Königklasse – entwickelt für die größten Displays, die höchste Ansprüche stellen.

Bedienungsanleitungen Download (DE und EN):

DE: https://lineardirect.eu/media/50/9c/b6/1763806310/FL-10222-98-Bedienungsanleitung.pdf

EN: https://lineardirect.eu/media/35/4c/a4/1767687845/FL-10222-98-manual.pdf

CAD Zeichnungen Download (3D-STP.PDF.DXF.DWG.iAM):

Ausschreibungstext für Architekten und Planer

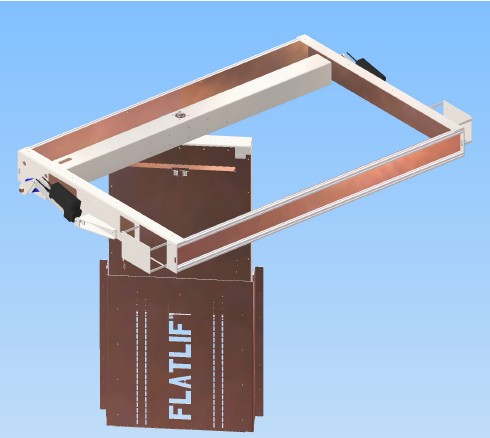

Vollelektrisches Premium-TV-Deckenliftsystem für die Integration in abgehängte Decken, Deckenkassetten oder individuelle Trockenbau- und Innenarchitekturlösungen. Das System ist für extra große Displays bis 98 Zoll ausgelegt und kombiniert drei vollständig motorisierte Bewegungsachsen: 90° Klappmechanismus, 700 mm vertikale Absenkung sowie eine motorisierte 180° Drehfunktion (je 90° rechts und links). Damit eignet sich das System ideal für High-End-Wohnarchitektur, Yachten, exklusive Konferenzräume, Hospitality, Luxusimmobilien und professionelle AV-Installationen.

Das Modell FL-10222-98 verwendet innenliegende Linearantriebe sowie eine integrierte, logisch gesteuerte Dreheinheit. Alle Bewegungen werden durch eine professionelle Siemens LOGO!8 SPS koordiniert, die eine sichere Sequenzierung von Klappen, Absenken und Drehen gewährleistet. Die SPS ermöglicht zudem kundenspezifische Ablaufprogramme, Sicherheitsabfragen und nahtlose Integration in Gebäude- und AV-Steuersysteme.

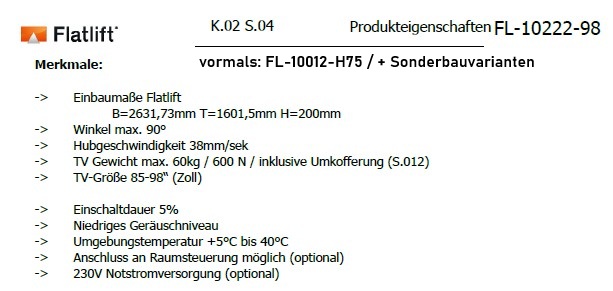

Technische Merkmale

• Geeignete TV-Größe: bis 98 Zoll
• Tragkraft: 60 kg + 20 kg Zuschlag für die bauseitige Deckelklappe
• Systemgewicht je nach Ausführung: 200kg - 500kg
• Klappmechanismus: motorisierte 90° Deckenklappe
• Vertikale Absenkung: 700 mm elektrisch
• Drehwinkel: 180° (90° rechts + 90° links)
• Antriebssystem: innenliegende Linearantriebe + elektrische Dreheinheit
• Steuerung: Siemens LOGO!8 SPS
• Öffnungs-/Drehgeschwindigkeit: 5°/Sekunde
• Geräuschentwicklung: < 70 dB
• Millimetergenaue Endpunktprogrammierung

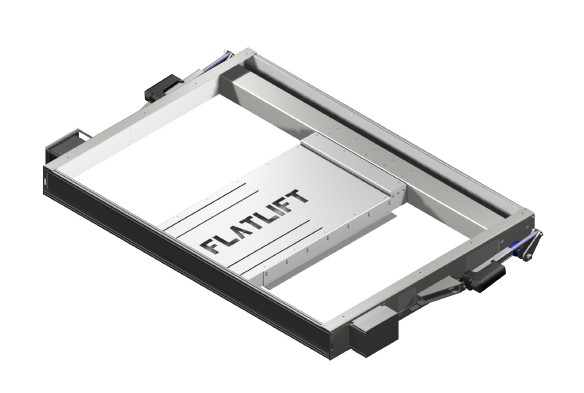

Einbaumaße des Systems

• Breite: 2631 mm
• Tiefe: 1601 mm
• Höhe: 200 mm

Steuerung & Integration

• Gebäudeautomation: Anschluss über potenzialfreie Kontakte
• Kompatibel mit KNX, Crestron, AMX, Control4, Loxone, Savant, RTI u. a.
• Elektronische Endabschaltung in allen Bewegungsrichtungen

Qualität & Garantie

• 10 Jahre Vollservice-Garantie
• 30 Jahre LRL* (Long-Running-Lifetime nach Flatlift-Spezifikation)
• Robuste, wartungsarme Aluminium-/Stahl-Schwerlastkonstruktion
• Für professionellen Dauerbetrieb konzipiert

Produkt gemäß Herstellerangabe:
Flatlift
Typ: Vollelektrisches 98-Zoll Deckenlift-, Absenk- und Drehsystem
Art.-Nr.: FL-10222-98

Lieferzeit ca. 4-6 Monate
