Flatlift XXXXL TV-Deckenlift – Die absolute Königsklasse der TV-Integration

Flatlift XXXXL TV-Deckenlift – Die absolute Königsklasse der TV-Integration

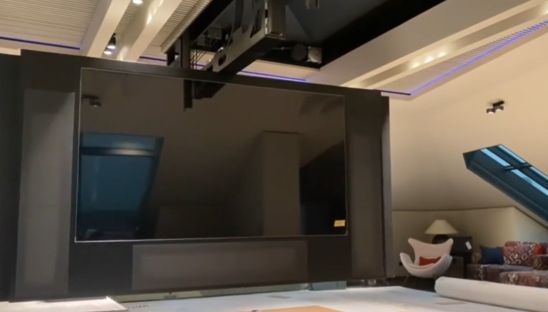

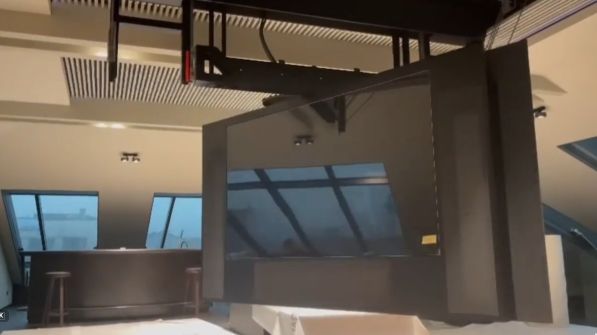

Der Flatlift XXXXL TV-Deckenlift ist eine maßgeschneiderte High-End-Sonderanfertigung für extreme Lasten, gigantische Displayformate und anspruchsvollste architektonische Projekte. Mit einer Tragkraft von 250 kg und deutlich darüber hinaus ist dieses System in der Lage, massive Deckenvollverkleidungen, überdimensionale 98–120 Zoll TVs, LED-Splitwalls, professionelle Audioeinheiten und komplexe Deckenkonstruktionen sicher aufzunehmen und vertikal aus der Decke heraus abzusenken und elektrisch zu drehen.

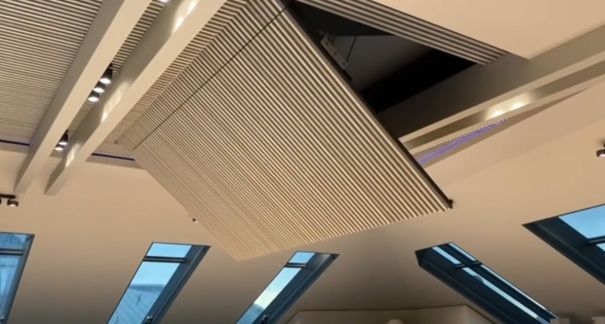

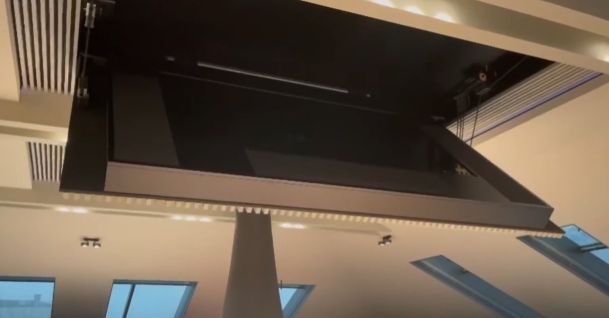

Der Lift klappt auf Knopfdruck die komplette Deckeneinheit inklusive Verkleidung kontrolliert aus und sorgt für eine absolut saubere, flächenbündige und unsichtbare Integration. Damit eignet sich das System für Luxusvillen, Yachten, High-End-Heimkinos, exklusive Konferenzräume, Auditorien, Flagship-Stores und architektonische Signature-Projekte.

Installation & Logistik – Schwerlasttechnik erforderlich

Aufgrund seiner enormen Größe und Masse (Systemgewicht 500kg+) kann dieses System ausschließlich mit Autokran, Schwerlasthebetechnik und speziellen Logistikeinheiten installiert werden.

Das gesamte Handling entspricht industriellen Standards für Hochlast- und Sondertransporte.

Die Montage, Justage und Endkalibrierung dürfen nur von:

• zertifizierten Flatlift-Technikern
• geschulten AV-Integratoren
• bautechnischen Fachbetrieben

durchgeführt werden. Unqualifiziertes Personal ist grundsätzlich ausgeschlossen.

Projektplanung & Fertigungszeit – bis zu 18 Monate

Die technische Komplexität und individuelle Auslegung dieses Systems erfordern einen Projektzeitraum von:

bis zu 18 Monaten

Darin enthalten:

• konstruktive Sonderentwicklung
• statische Berechnungen (FEM & Hochlastsimulationen)
• individuelle Engineering-Anpassungen
• Fertigung aller Spezialkomponenten
• Endmontage, Testläufe & Abnahmeprotokolle

Freigabestufe – Produktion startet erst nach formeller Mehrfachfreigabe

Die Fertigung beginnt erst dann, wenn eine vollständige, schriftlich unterzeichnete Freigabezeichnung vorliegt – unterschrieben von:

• dem leitenden Projektmanager des Bau- bzw. Integrationsprojekts
• dem CEO des Einbauunternehmens mit Handlungsverfügung
• dem leitenden Statiker
• dem leitenden Architekten

Ohne dieses vollständige, rechtsverbindliche Vier-Instanzen-Freigabepaket wird das System nicht produziert.

Dies stellt sicher, dass:

• alle statischen Lastannahmen korrekt bestätigt wurden
• die Deckenkonstruktion nachweislich geeignet ist
• die Einbausituation eindeutig definiert ist
• alle Verantwortlichen ihre projektbezogene Haftung übernommen haben

Maximale Ingenieurskunst – inhouse entwickelt

Der XXXXL-Deckenlift wurde komplett inhouse bei Flatlift entwickelt und repräsentiert den aktuellen Stand des technologisch Machbaren im Bereich motorisierter TV-Deckenintegration:

• extreme Tragkraft
• präzise Absenk- und Führungstechnik
• industrielle Dauerlaufmechanik
• absolute strukturelle Stabilität
• High-End OEM-Komponenten
• projektadaptive Deckenintegration

Es handelt sich um ein System, das physikalisch und konstruktiv am Limit operiert – und gleichzeitig maximale Sicherheit und Eleganz bietet.

Hinweise für Auftraggeber

• Dieses Produkt ist eine Sonderanfertigung – Rücknahme ausgeschlossen.
• Alle statischen, baulichen und logistischen Voraussetzungen liegen in der Verantwortung des Auftraggebers und der beauftragten Baufachleute.
• Flatlift haftet nicht für Fehlkalkulationen oder unzureichende Deckenwerte im Bauprojekt.
• Alle Angaben müssen vor Baubeginn von Statiker, Architekt, AV-Integrator und Projektleitung geprüft und bestätigt werden.

Bedienungsanleitungen Download (DE und EN):

DE: https://lineardirect.eu/media/dd/0b/65/1763807574/FL-4142671-Bedienungsanleitung.pdf

CAD Zeichnungen Download (3D-STP.PDF.DXF.DWG.iAM): CAD Daten auf Anfrage erhältlich. Bitte kontaktieren Sie das Flatlift FSO-Engineering Team

Das nachfolgend beschriebene motorisierte Schwerlast-Deckenliftsystem FL-4142671 dient als technische Grundlage. Da es sich um ein kundenspezifisches Hochlastsystem handelt, müssen sämtliche finalen Werte für Traglast, Deckelverkleidung, TV-Gewicht, Zusatzlasten (z. B. Lautsprecher) sowie die baulichen Randbedingungen zwingend vor Auftragsvergabe schriftlich bestätigt werden – und zwar von:

• dem leitenden AV-Projektmanager, oder
• dem CEO des verantwortlichen Einbauunternehmens, oder
• dem leitenden Architekten bzw. Fachplaner

Erst nach dieser Verbindlichkeitserklärung können statische Freigaben, SPS-Programmierung, mechanische Auslegung sowie die sicherheitsrelevanten Parametereinstellungen erfolgen. Kundenspezifische Anpassungen der mechanischen, elektrischen und steuerungstechnischen Ausführung sind möglich und Bestandteil dieses Systemtyps.

Ausschreibungstext – Motorisiertes Schwerlast-TV-Deckenlift-, Absenk- und Drehsystem (FL-4142671)

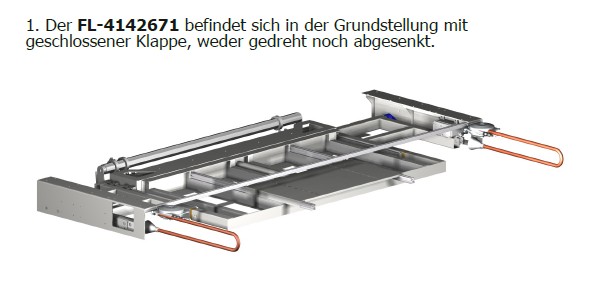

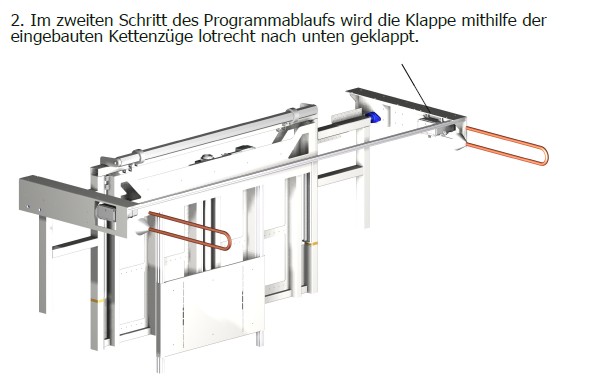

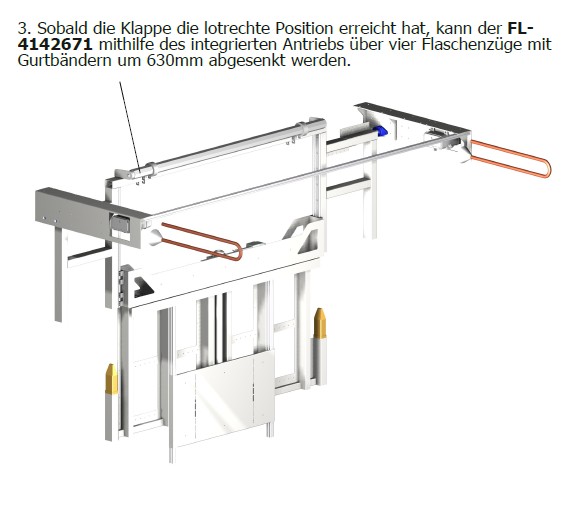

Motorisiertes, SPS-gesteuertes Drei-Achsen-Deckenliftsystem zur verdeckten Integration in abgehängte oder bauseitig abgestützte Deckenkonstruktionen. Das System ermöglicht das lotrechte Ausklappen einer Deckelklappe um 90°, eine vertikale Absenkung des Displays um 630 mm sowie eine motorisierte Drehung um 110°. Die Bewegungsabläufe werden durch Totmannbetrieb und ein umfassendes Sensor-& Überwachungskonzept kontrolliert.

Technische Leistungsdaten

• Maximale Nutzlast an der Deckeneinheit: 200 kg (inkl. TV, Deckelverkleidung, Umkofferung, Kabel, Elektronik)
• Systemgewicht: ca. 330 kg
• Vertikalhub: 630 mm
• Drehwinkel: 110° elektrisch
• Klappwinkel: 90° lotrecht nach unten
• Einschaltdauer: 5 % (z. B. 1 Minute Betrieb, danach 18 Minuten Pause)
• Geräuschentwicklung: < 70 dB
• Soft Start & Soft Stop in allen Bewegungsrichtungen
• Millimetergenaue Endpunktregelung sämtlicher Achsen

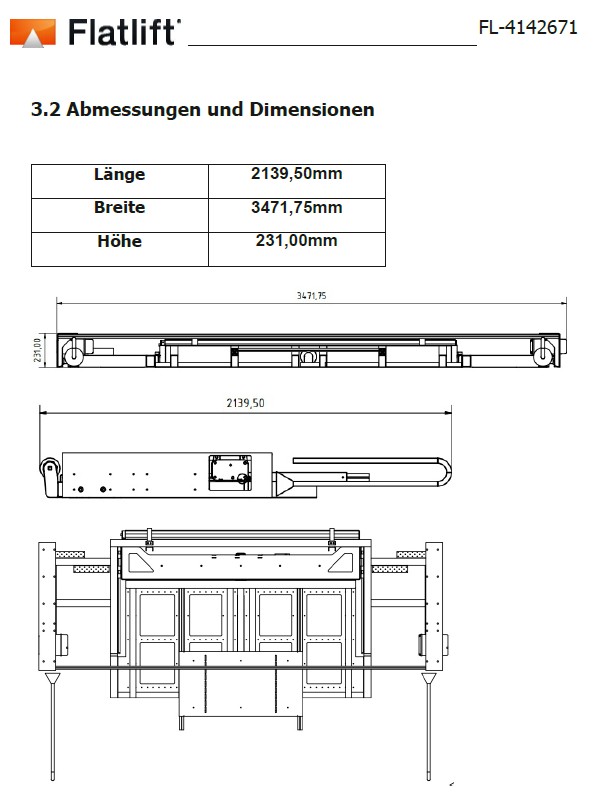

Einbaumaße

• Länge: 2139,50 mm
• Breite: 3471,75 mm
• Höhe: 231 mm

Elektrische Daten

• Versorgung: 2 × 230 V Schuko, je 16 A abgesichert
• Betriebsart: Totmannbetrieb (Taste halten = Bewegung, Loslassen = Stopp)
• Frequenzumrichter-Entladezeit: 5 Minuten bis Spannungsfreiheit vor Arbeiten am System
• Schnittstellen: potenzialfreie Kontakte für Gebäudeautomation / Raumsteuerung

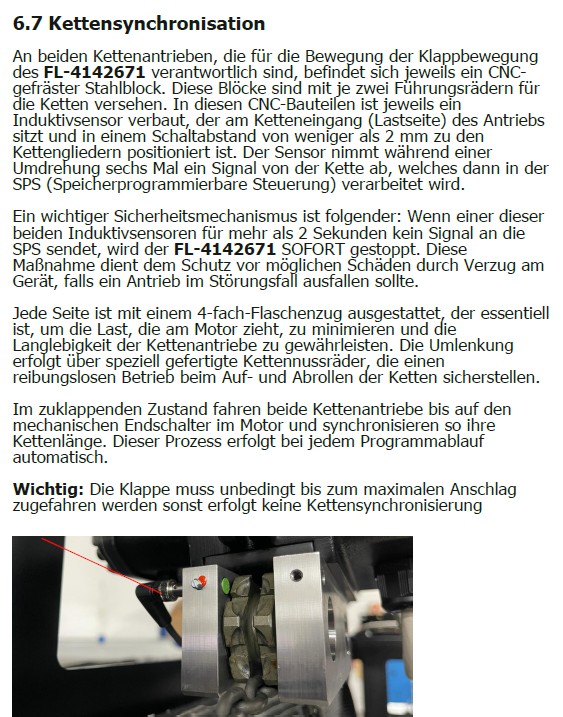

• Überwachung: Positionssensoren für Klappe, Hub und Drehachse; Kettensensorik mit Abschaltung bei Signalverlust > 2 s

Sicherheitsaspekte

• Montage und Inbetriebnahme ausschließlich durch qualifiziertes Fachpersonal
• Gefahrenbereich: 3,5 m Radius zzgl. 1 m Sicherheitszone – Aufenthalt von Personen im Bewegungsbereich unzulässig
• Pflicht zur Gewichtsprüfung und Dokumentation der Deckelverkleidung und aller Zusatzlasten
• Überschreitung der zulässigen Nutzlast führt zum Garantieverlust
• Regelmäßige, mindestens monatliche Sichtprüfung aller sicherheitsrelevanten Komponenten empfohlen

Produkt gemäß Herstellerangabe:
Flatlift
Typ: Motorisiertes Schwerlast-TV-Deckenlift-, Absenk- und Drehsystem FL-4142671
