Kompaktzentrale SP-300

Das Shaft Panel SP-300 ist ein Kompaktzentralensystem im RWA-Bereich. Die Entrauchung erfolgt durch einen Schacht im Gebäude, der vertikal über alle Stockwerke verläuft. Ein Shaft-System besteht aus je einem HSP (Head of Shaft Panel) mit einer Rauchabzugsklappe am Ende des Schachts und in jedem Stockwerk aus je einem SP (Shaft Panel), die wiederum eine Rauchabzugsklappe ansteuern. Bei RWA-Alarm (Auslösung) wird durch das gezielte Öffnen der Rauchabzugsklappen im Schacht der Rauch über den Schacht nach oben abgeführt. Das System kann durch eine Treppenhaussteuerung (Stair Panel) ergänzt werden.

Speziell für dieses Produkt ist eine Zusatzplatine installiert, welche für die Handauslöseeinrichtungen eine reduzierte Adernzahl in der Leitungsverlegung zulässt. Mit Hilfe von nur 3-Adern können die Signale für RWA, Reset und die Indikatoren Alarm, OK und Störung weitergeleitet werden. Somit eignet sich die SP-300 / 600 insbesondere für den Austausch und Einsatz für die Sanierung in Altbauten. Dort sind oftmals nur bauseitige Zuleitungen mit weniger Adern vorhanden.

Sicheres Gehäuse für Komponenten

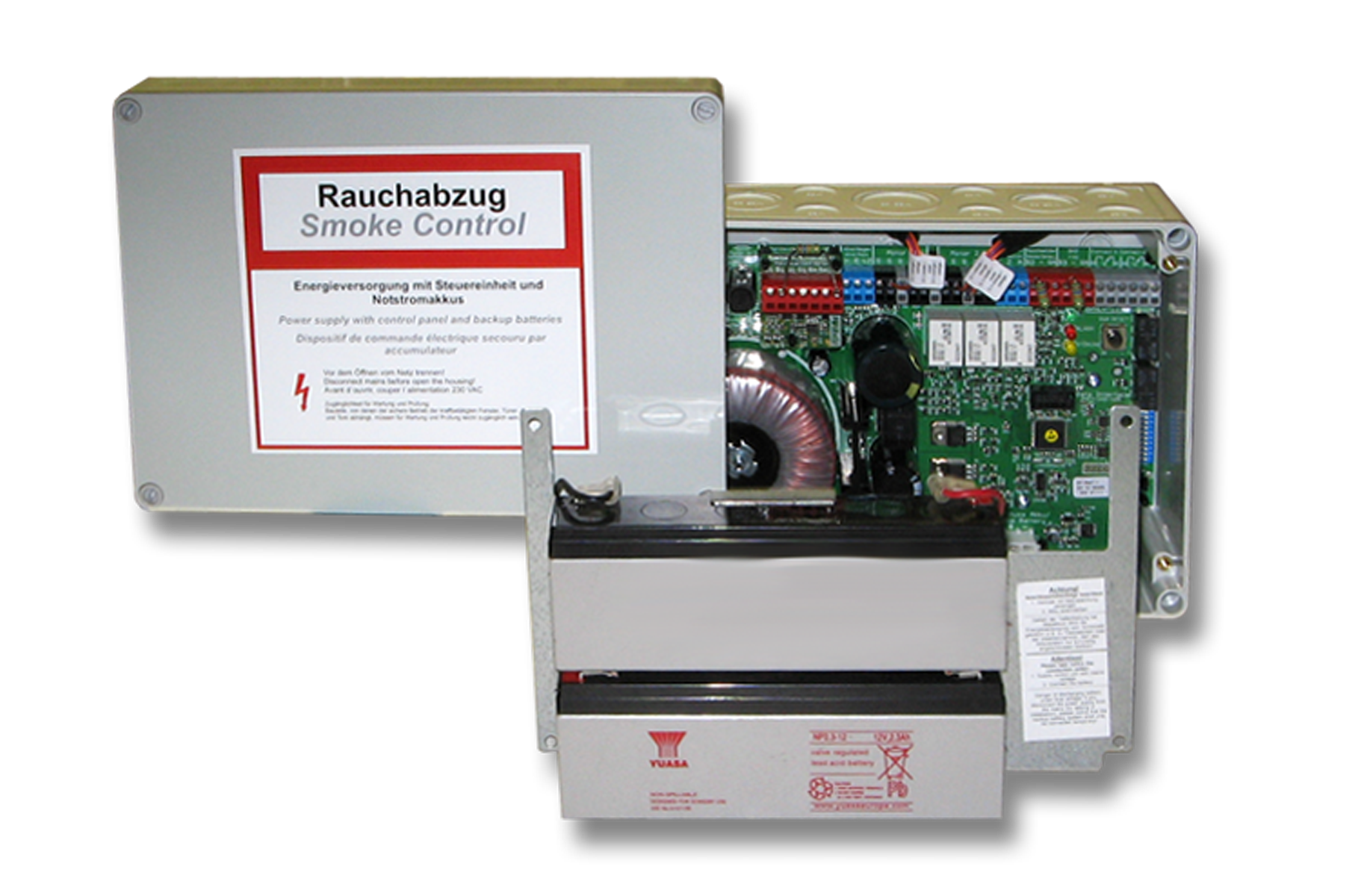

Die elektrische Steuereinrichtung SP-300 ist in einem Kunststoffgehäuse untergebracht und enthält die Energieversorgung, Notstromversorgung sowie die gesamte Steuer- und Regelelektronik zum Betrieb von 24 V DC-Antrieben für Fenster und Rauchabzugsklappen. Die Kompaktzentrale steuert die angeschlossenen Antriebe im Brandfall und kann auch zur taglichen Be- und Entlüftung eingesetzt werden. Die Lüftungsfunktion dient zusätzlich als regelmäßige Funktionskontrolle des Shaft-Systems.

Sicherheit durch 72 Stunden Notstrom

Bei einem Netzausfall stellt die Notstromversorgung die Funktion des Shaft-Systems noch mindestens 72 Stunden sicher. Die Anschlussleitungen für RWA-Taster (HE- Handansteuereinrichtung), Rauchmelder (RM), Brandmeldeanlage (BMZ) und Antriebe sind überwacht. Das Gehäuse ist plombierbar. Über die Parametrier- und Diagnose-Software SIMON LINK sind Veränderungen produktspezifischer Einstellungen sowie Wartungs- und Diagnosearbeiten möglich.

Vorteile im Überblick:

• Ergänzung durch Treppenhaussteuerung möglich
• plombierbares Kunststoffgehäuse
• Energieversorgung, Notstromversorgung, Steuer- und Regelelektronik enthalten
• Notstromversorgung für mindestens 72 Stunden
