Slimline Home Edition 50 – 90° Ausklappen, Absenkung und manuelle Drehung
7.821,33 € *
8.260,89 $
Lieferzeit: 6-8 Wochen
Produktinformationen "Slimline Home Edition 50 – 90° Ausklappen, Absenkung und manuelle Drehung"
Slimline Home Edition 50 – 90° Ausklappen, Absenkung und manuelle Drehung für flexible TV-Integration

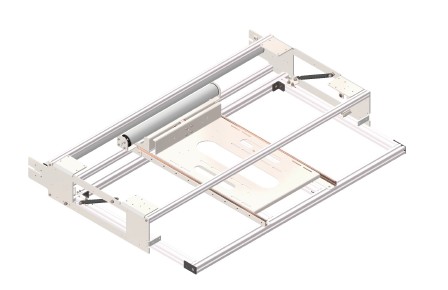

Die Slimline Home Edition 50 ist die ideale Lösung, wenn ein 65-Zoll-Fernseher vollständig unsichtbar in der Decke verschwinden und bei Bedarf in eine perfekte Sichtposition gebracht werden soll. Dieses System kombiniert drei Bewegungsabläufe in einer eleganten, kompakten Konstruktion: 90° Ausklappen, kontrollierte Absenkung und manuelle Drehung direkt unter der Decke.

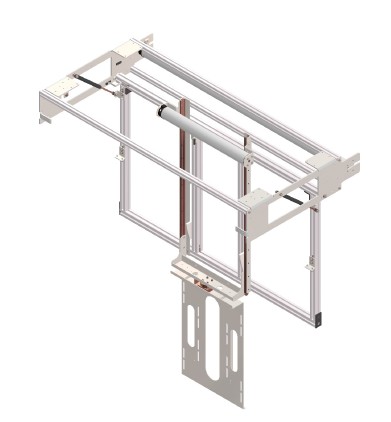

Nach Aktivierung öffnet das System präzise, der Fernseher klappt 90° aus der Decke heraus und wird anschließend sanft vertikal abgesenkt, um die optimale Augenhöhe zu erreichen. Nach der Absenkbewegung kann der Bildschirm manuell gedreht werden – ideal, wenn der TV aus verschiedenen Positionen im Raum gesehen werden soll, z. B. im Schlafzimmer, Wohnbereich, Fitnessraum oder Büro.
Die manuelle Drehfunktion ermöglicht eine flexible Anpassung des Blickwinkels, während der TV im eingefahrenen Zustand vollständig unsichtbar bleibt. Das System fügt sich nahtlos in Trockenbau-, Holz- oder Deckensysteme ein und sorgt so für ein modernes, aufgeräumtes Gesamtbild.
Die Steuerung der Ausklapp- und Absenkbewegung erfolgt bequem per Funkfernbedienung. Zusätzlich stehen potenzialfreie Kontakte für Smart-Home-Integration (z. B. KNX, Crestron, Loxone, Control4) zur Verfügung. Die hochwertige Flatlift-Mechanik sorgt für ruhige, sichere und langlebige Bewegungsabläufe – ideal für den täglichen Einsatz.
Die Slimline Home Edition 50 ist damit die perfekte Wahl für stilvolle, flexible und nahezu unsichtbare TV-Integration in anspruchsvollen Wohnräumen.
Bedienungsanleitungen Download (DE und EN):
DE: https://lineardirect.eu/media/4f/3d/02/1763804930/FL-10811-Bedienungsanleitung.pdf
EN: https://lineardirect.eu/media/bf/53/3d/1763805001/FL-18011-Manual.pdf
CAD Zeichnungen Download (3D-STP.PDF.DXF.DWG.iAM):
Ausschreibungstext – Slimline Home Deckenlift mit Absenkung & Drehung 50"
Leistungsbeschreibung:
Deckenintegriertes TV-Liftsystem zur verdeckten Integration eines Flachbildfernsehers bis 50".
Motorisierte Deckelklappe mit 90°-Öffnung sowie anschließender vertikaler Absenkung
um 700 mm. Zusätzlich verfügt das System über eine manuelle Drehfunktion 180° links/rechts.
Der Bildschirm wird über eine höhenverstellbare VESA-Trägerplatte befestigt. Ideal für gehobene
Wohnräume, Hotels, Konferenzbereiche, Yachten und hochwertige Innenausbauprojekte.
Flächenbündiger Deckeneinbau mit bauseitiger Verkleidung. TV-Kompatibilität ist projektspezifisch
durch Planer/Integrator anhand CAD-Daten zu prüfen.

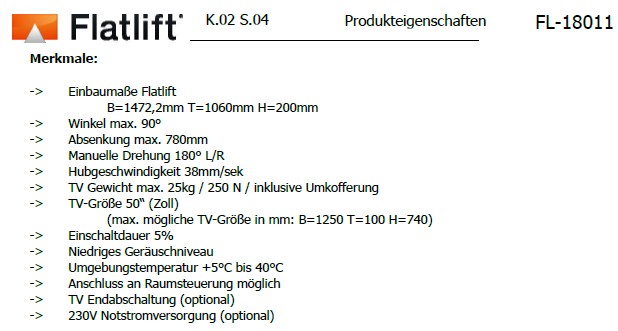

Technische Daten
- TV-Größe: bis 50"
- Max. TV-Maße: ca. 1250 mm (B) x 740 mm (H) x 100 mm (T)
- Max. Traglast: 25 kg inkl. Verkleidung
- Absenkung: 700 mm
- Drehung: manuell 180° links/rechts
- Klappenöffnung: 90°
- Hubgeschwindigkeit: ca. 38 mm/s
- Einschaltdauer: 5 %
- Betriebstemperatur: +5 °C bis +40 °C
- Lautstärke: leise laufend
- Nullstellungssicherheitsschalter: Fahrt nur in definierter Nullposition (Kollisionsschutz)
Einbaumaße / Bauraum
- Einbaumaß (B x T x H): 1472,2 mm x 1060 mm x 200 mm
- Bohrbild Grundmaß: 1270 mm
- Empfohlene Deckenfuge: umlaufend 5 mm
- Max. Überstand Deckelverkleidung hinten: 50 mm
- VESA-Halterung: höhenverstellbar
- Revisionsöffnung bauseits vorzusehen
- CAD/BIM-Planungsdaten verfügbar
Steuerung & Bedienung
- Siemens LOGO SPS-Steuerung für automatisierten Ablauf
- Funkhandsender 2-Kanal (Öffnen/Schließen)
- Einbindung in Smart-Home/Mediensteuerung möglich (2 potenzialfreie Kontakte)
- Frequenz wählbar 433 MHz / optional 868 MHz
- Parameter & Endlagen einstellbar
Herstellerangaben
- Hersteller: Flatlift
- Modell: Slimline Home mit Absenkung & Drehung 50"
- Artikelnummer: FL-10811
Hinweise zum Einbau und zu den Führungsschienen
Der fachgerechte Einbau des Systems liegt in der Verantwortung des ausführenden Einbaupartners bzw. Integrators. Dazu gehört insbesondere die Prüfung der Einbausituation sowie der mechanischen Führungselemente.
Die C-Profil-Schienen müssen vor der Inbetriebnahme vollständig sauber, staubfrei und frei von Baustellenrückständen (z. B. Holzstaub, Putzreste, Metallspäne oder Verpackungsreste) sein.
Ablagerungen oder Fremdkörper in den Führungsschienen können den Lauf des Systems beeinträchtigen und zu erhöhtem mechanischem Widerstand führen. Dadurch können Antrieb und Mechanik überlastet werden. Im ungünstigsten Fall kann dies zu Fehlfunktionen, Blockaden oder Schäden an den Antrieben führen.
⚠ Wichtiger Hinweis zur Planung & Einbausituation
Die Prüfung der Einbaumaße, TV-Kompatibilität sowie der baulichen Voraussetzungen liegt in der Verantwortung des Kunden bzw. des ausführenden Planers oder Integrators. Bitte stellen Sie vor Bestellung und Montage sicher, dass das gewählte TV-Modell innerhalb der angegebenen Maß-, Gewichts- und Bewegungsparameter des Systems betrieben werden kann.
Konstruktive Änderungen am Produkt – insbesondere an Klappen, Gehäusen oder mechanischen Komponenten – sind ohne schriftliche Freigabe von Flatlift unzulässig. Eigenmächtige Modifikationen können zum Verlust von Garantie- und Gewährleistungsansprüchen führen.
Flatlift stellt alle benötigten CAD- und Einbaudaten zum Download bereit. Mit Bestellung gilt die Kenntnisnahme der technischen Unterlagen als erfolgt. Für Planungsfehler, Einbaukonflikte oder fehlende Passfähigkeit kann keine Haftung übernommen werden.
Auf Wunsch bieten wir vorab eine kostenpflichtige Machbarkeits- und Kompatibilitätsprüfung an.
| TV Deckenlift Systeme: | 50 Zoll mit elektrischer Absenkung und manueller Drehung |
|---|
