Slimline Home Edition 50 – 90° TV-Ausklappsystem mit 700 mm Absenkung

Slimline Home Edition 50 – 90° TV-Ausklappsystem mit 700 mm Absenkung

Die Slimline Home Edition 50 kombiniert elegantes 90°-Ausklappen mit einer zusätzlichen 700 mm vertikalen Absenkung und ermöglicht damit eine perfekte TV-Integration für 50-Zoll-Geräte in jedem modernen Wohnraum. Dieses System wurde speziell für Installationen entwickelt, bei denen der Fernseher zunächst flach in der Decke verborgen bleibt, dann automatisch 90° ausgeklappt und anschließend sanft nach unten abgesenkt wird, um die ideale Sichtposition zu erreichen.

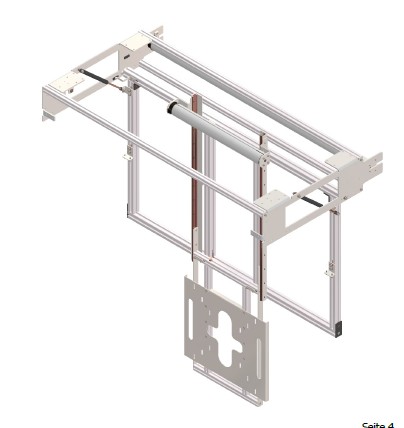

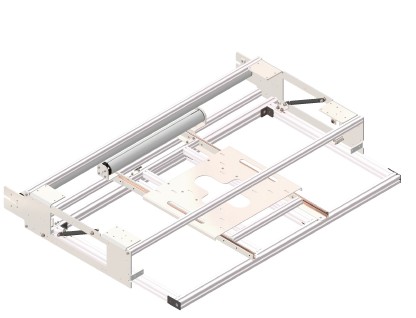

In der geschlossenen Position ist der TV vollständig unsichtbar. Nach Aktivierung öffnet sich die Mechanik präzise, der Bildschirm schwenkt um 90° aus der Decke und fährt anschließend kontrolliert nach unten. Mit einem Hubweg von 700 mm eignet sich das System perfekt für Schlafzimmer, Wohnzimmer, Küchen, Büros oder Home-Cinema-Projekte, bei denen maximale Ästhetik und Funktionalität gefordert sind.

Gesteuert wird der Lift bequem per Funkfernbedienung, alternativ über potenzialfreie Kontakte, sodass eine nahtlose Integration in Smart-Home-Systeme wie KNX, Crestron, Loxone oder Control4 problemlos möglich ist. Die präzise Mechanik garantiert eine sichere, ruhige und langlebige Bewegung – ideal für den täglichen Einsatz.

Das ultraflache Design ermöglicht eine diskrete Integration in abgehängte Decken, Holzdecken oder Trockenbaukonstruktionen. Dadurch bleibt in der Architektur maximale Freiheit erhalten, während der Fernseher nur sichtbar wird, wenn er tatsächlich genutzt wird.

Die Slimline Home Edition 50 ist die perfekte Lösung für alle, die Wert auf eine elegante, moderne und absolut unsichtbare TV-Integration legen.

Bedienungsanleitungen Download (DE und EN):

DE: https://lineardirect.eu/media/b1/4e/4f/1763804773/FL-17011-Bedienungsanleitung.pdf

EN: https://lineardirect.eu/media/0d/1b/98/1763804838/FL-17011-Manual.pdf

CAD Zeichnungen Download (3D-STP.PDF.DXF.DWG.iAM):

Ausschreibungstext – Slimline Home Deckenlift mit Absenkung 50"

Leistungsbeschreibung:
Deckenintegriertes TV-Liftsystem zur unsichtbaren Integration von Flachbildfernsehern bis 50". Motorisierte Deckelklappe mit 90° Öffnung und anschließender vertikaler Absenkung um 700 mm. Der TV wird über eine höhenverstellbare VESA-Trägerplatte montiert. Einsetzbar in hochwertigen Wohnbereichen, Hotels, Konferenzräumen, Yachten sowie repräsentativen Innenausbauprojekten. Flächenbündiger Deckeneinbau mit bauseitiger Verkleidung. Prüfung der TV-Kompatibilität erfolgt durch Architekt/Planer anhand der CAD-Planungsdaten.

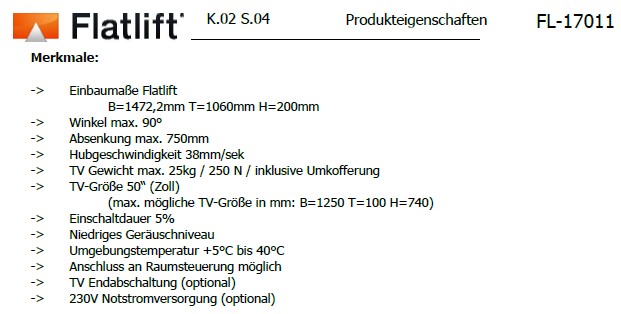

Technische Daten

• TV-Größe: bis 50"
• Max. TV-Maße: ca. 1250 mm (B) x 740 mm (H) x 100 mm (T)
• Max. Gewicht: 25 kg inkl. Verblendung / 250 N
• Absenkung: 700 mm
• Klappenöffnung: 90°
• Hubgeschwindigkeit: 38 mm/s
• Einschaltdauer: 5 %
• Betriebstemperatur: +5°C bis +40°C
• Lautstärke: niedrige Geräuschentwicklung
• Optional: TV-Endabschaltung, 230V Notstromversorgung

Einbaumaße / Bauraum

• Einbaumaß (B x T x H): 1472,2 mm x 1060 mm x 200 mm
• Vertikales Maxmaß geschlossen → offen: 1600–988 mm
• Bohrbild Grundmaß: 1270 mm
• Empfohlene Deckenfuge: umlaufend 5 mm, Verkleidung max. 50 mm Überstand rückseitig
• Montagehöhe TV: VESA-Träger höhenverstellbar
• Revisionsöffnung bauseits vorzusehen
• CAD/BIM-Daten verfügbar

Steuerung & Bedienung

• Siemens LOGO SPS-Steuerung für automatischen Bewegungsablauf
• Funkhandsender mit 2-Kanal Steuerung (Öffnen/Schließen)
• Einbindung in Medien-/Haussteuerung über potenzialfreie Kontakte möglich (2 Relais)
• Programmierbare Zeitparameter & Endlagen justierbar
• Funkempfang störungsbedingt auf 868 MHz umstellbar

Herstellerangaben

• Hersteller: Flatlift
• Modell: Slimline Home mit Absenkung 50"
• Artikelnummer: FL-17011
