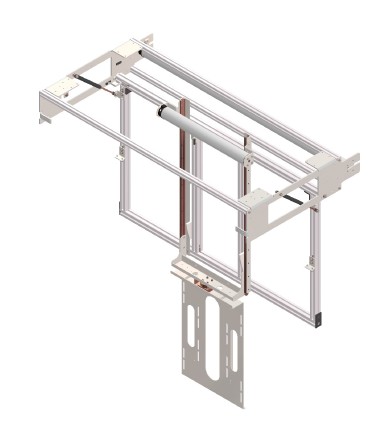

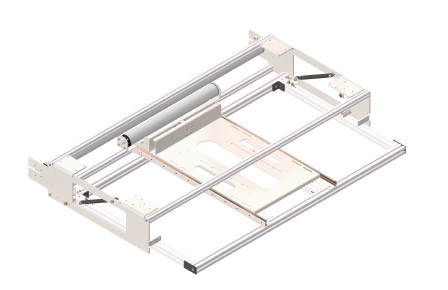

Slimline Home Edition 65 – 90° Ausklappen, 700mm Absenkung und man. Drehung

Flatlift Slimline Home Edition 65 - TV-Deckenlift mit elektrischer Absenkung und manueller 360° Drehfunktion mit Nullstellungssicherheit

Die Flatlift Slimline Home Edition 65 mit 90 Grad Öffnung, 700mm elektrischer Absenkung und manueller Drehfunktion ist die ideale Lösung für moderne Wohnräume, in denen ein 65"-Fernseher unsichtbar in der Raumdecke verschwinden und bei Bedarf flexibel ausgerichtet werden soll. Das System kombiniert eine besonders leise, präzise elektrische Absenkung mit einer stabilen manuellen Drehfunktion, die über einen integrierten Nullstellungssicherheitsschalter überwacht wird. Dadurch wird erkannt, wann der Fernseher exakt in der Grundposition steht - ein wichtiges Sicherheitsmerkmal für den Einfahrvorgang.

Beim Aktivieren öffnet sich die Deckelklappe sanft und kontrolliert, und der Fernseher klappt 90° elektrisch aus der Decke heraus. Anschließend senkt sich der Bildschirm auf Knopfdruck in die optimale Betrachtungshöhe ab. Die manuelle Drehfunktion ermöglicht eine flexible Ausrichtung in verschiedene Blickrichtungen, wobei der Nullstellungssensor dafür sorgt, dass der Fernseher nur dann wieder eingefahren werden kann, wenn er sicher in der Ausrichtungs-Nullposition steht. Dies schützt sowohl Mechanik als auch Display und sorgt für hohen Bedienkomfort.

Die Slimline Home Edition 65 eignet sich perfekt für Wohnzimmer, Schlafzimmer, Kücheninseln, Home-Office-Bereiche oder offene Wohnkonzepte. Durch ihre flache, elegante Bauweise fügt sich das System nahezu unsichtbar in die Decke ein und lässt den Raum im eingefahrenen Zustand vollkommen aufgeräumt wirken. Die Hubbewegungen sind besonders leise und vibrationsarm, was das System auch für hochwertige Design- und Premium-Wohnarchitektur attraktiv macht.

Serienmäßig ist der Deckenlift mit einer Funkfernbedienung ausgestattet, zusätzlich stehen potenzialfreie Kontakte zur Verfügung, um das System in KNX-, Loxone-, Crestron- oder andere Smart-Home-Steuerungen einzubinden. Dadurch kann die gesamte Bewegung - Öffnen, Absenken, Ausrichten und Einfahren - in eine Vielzahl von Automationsszenarien integriert werden.

Mit ihrer eleganten Mechanik, der präzisen elektrischen Absenkung, der sicheren manuellen Drehfunktion und der modernen Smart-Home-Kompatibilität ist die Flatlift Slimline Home Edition 65 die perfekte Lösung für alle, die einen 65"-Fernseher funktional, leise und vollkommen unsichtbar in ihre Wohnarchitektur integrieren möchten.

Bedienungsanleitungen Download (DE und EN):

DE: https://lineardirect.eu/media/ef/59/84/1763805407/FL-18012-Bedienungsanleitung.pdf

EN: https://lineardirect.eu/media/3b/2d/9f/1763805471/FL-18012-Manual.pdf

CAD Zeichnungen Download (3D-STP.PDF.DXF.DWG.iAM):

CAD FL-18012-AD

Ausschreibungstext – Slimline Home Deckenlift mit Absenkung & Drehung 65"

Leistungsbeschreibung:
Deckenintegriertes TV-Liftsystem für Flachbildfernseher bis 65", bestehend aus motorisierter Deckelklappe mit 90°-Öffnung und anschließender vertikaler Absenkung um 700 mm sowie zusätzlicher manueller Drehfunktion 180° links/rechts. TV-Montage über höhenverstellbare VESA-Aufnahme. Ideal für hochwertige Innenarchitektur, Konferenzräume, Hotels, Villen, Showrooms und Yachtinstallationen. Integration erfolgt flächenbündig in abgehängte Decken. Prüfung der TV-Kompatibilität erfolgt bauseits durch Planer/Integrator anhand der CAD-Daten.:contentReference[oaicite:0]{index=0}

Technische Daten

• TV-Größe: bis 65"
• Max. TV-Maße: ca. 1500 mm (B) x 890 mm (H) x 100 mm (T)
• Max. Traglast: 35 kg inkl. Verkleidung / 350 N
• Absenkung: 700 mm
• Drehung: manuell 180° L/R
• Klappenöffnung: 90°
• Hubgeschwindigkeit: ca. 38 mm/s
• Einschaltdauer: 5 %
• Betriebstemperatur: +5°C bis +40°C
• Lautstärke: leise laufend
• Nullstellungssicherheitsschalter: verhindert Hub-/Absenkbewegung bei gedrehtem TV, Betrieb nur in definierter Nullposition möglich (Kollisionsschutz)

Einbaumaße / Bauraum

• Einbaumaß (B x T x H): ca. 1727,2 mm x 1230 mm x 200 mm
• Bohrbild Grundmaß: 1525 mm (Ausführungszeichnung Seite 5)
• Empfohlene Fuge Deckelklappe: umlaufend 5 mm
• Deckelverkleidung darf rückseitig max. 50 mm über Drehachse stehen (Kollisionsschutz).
• Revisionszugang bauseits vorzusehen
• CAD und BIM-Daten verfügbar

Steuerung & Bedienung

• mit Siemens LOGO SPS-Steuerung zur Ablaufsteuerung
• Funkbedienung über Handsender (2-Kanal) programmierbar
• Integration in Medien-/Haustechnik über potenzialfreie Kontakte möglich
• Funkfrequenz standard 433 MHz – bei Störumgebung Upgrade auf 868 MHz empfohlen
• optional mit TV-Endabschaltung & 230V-Notstromversorgung

Herstellerangaben

• Hersteller: Flatlift
• Modell: Slimline Home mit Absenkung & manueller Drehung 65"
• Artikelnummer: FL-18012
