Slimline Platinum Swivel 65 elekt. Absenkung - elektrische Drehung

Flatlift Slimline Professional 65 – Elektrisch absenkbares und drehbares TV-Deckenliftsystem für 65" Fernseher

Die Flatlift Slimline Professional 65 wurde speziell für professionelle Anwendungen und architektonisch anspruchsvolle Projekte entwickelt, bei denen ein 65"-Fernseher vollständig unsichtbar in der Raumdecke integriert und bei Bedarf elektrisch abgesenkt und gedreht werden soll. Das System kombiniert eine präzise elektrische Absenkmechanik mit einer integrierten elektrischen Drehfunktion und ermöglicht damit maximale Flexibilität bei gleichzeitig vollständig unsichtbarer Integration.

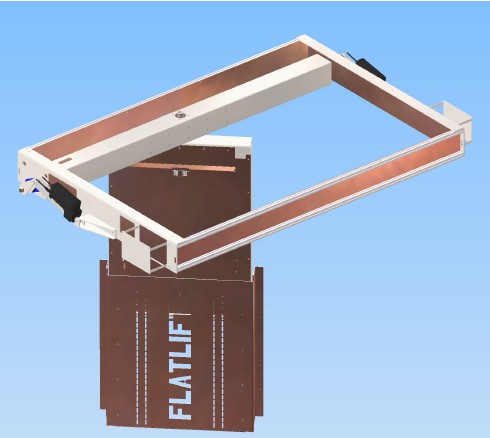

Beim Aktivieren öffnet sich die Deckelklappe nahezu geräuschlos, anschließend wird der Fernseher elektrisch um 700 mm abgesenkt und kann anschließend elektrisch in die gewünschte Betrachtungsrichtung gedreht werden. Alle Bewegungsabläufe erfolgen sanft, synchronisiert und vibrationsarm. Dadurch eignet sich die Slimline Professional Serie ideal für Wohnräume, Konferenzräume, Hotels, Vorstandsbüros, Yachten und hochwertige Innenausbauten, in denen flexible Betrachtungswinkel und eine kompromisslose Integration erforderlich sind.

Im eingefahrenen Zustand bleibt die gesamte Technik vollständig unsichtbar. Das flächenbündige Slimline-Design ermöglicht eine harmonische Integration in jede Deckenarchitektur, ohne die Raumwirkung zu beeinträchtigen. Die besonders flache Bauweise und die präzise gefertigte Mechanik gewährleisten eine dauerhaft zuverlässige und wartungsarme Funktion auch im professionellen Dauerbetrieb.

Die integrierte elektrische Drehfunktion ermöglicht es, den Fernseher nach der Absenkung flexibel auszurichten. Dadurch kann ein einzelnes System mehrere Sitzbereiche bedienen und unterschiedliche Raumkonfigurationen optimal unterstützen. Die Drehbewegung erfolgt elektrisch gesteuert und kann vollständig automatisiert werden.

Serienmäßig ist das System mit einer Siemens LOGO SPS-Steuerung ausgestattet und verfügt über eine Funkfernbedienung sowie potenzialfreie Kontakte zur Integration in KNX-, Loxone-, Crestron-, AMX- und andere Gebäudeautomationssysteme. Dadurch lassen sich komplexe Bewegungsabläufe vollständig automatisieren und in übergeordnete Raumsteuerungen integrieren.

Die Flatlift Slimline Professional 65 ist die ideale Lösung für Projekte, die höchste Anforderungen an Integration, Funktionalität und architektonische Präzision stellen und zusätzlich eine flexible elektrische Ausrichtung des Displays erfordern.

CAD Daten auf Anfrage

Ausschreibungstext – Flatlift Slimline Professional Deckenlift mit elektrischer Absenkung und elektrischer Drehfunktion 65"

Leistungsbeschreibung

Deckenintegriertes TV-Liftsystem für Flachbildfernseher bis 65", bestehend aus motorisierter Deckelklappe mit 90°-Öffnung, anschließender vertikaler Absenkung um 700 mm sowie integrierter elektrischer Drehfunktion zur flexiblen Ausrichtung des Displays. Konstruktion zur flächenbündigen Deckenintegration mit bauseits zu beplankender Klappe.

TV-Montage über höhenverstellbare VESA-Systemhalterung. Elektrische Drehbewegung nach erfolgter Absenkung zur optimalen Anpassung an unterschiedliche Betrachtungspositionen.

Geeignet für Wohnbereiche, Hotels, Konferenzräume, Vorstandsräume, Yachten und hochwertige Innenausbausysteme. Einbau gemäß CAD-Unterlagen des Herstellers. Prüfung der TV-Kompatibilität obliegt Architekt, Planer oder Integrator.

Technische Daten

• TV-Größe: bis 65"
• Max. TV-Maße: ca. 1.500 mm (B) x 890 mm (H) x 100 mm (T)
• Max. Gewicht: 35 kg inklusive Verblendung
• Absenkung: 700 mm fix
• Drehfunktion: elektrisch angetrieben, steuerbar über SPS und Gebäudeautomation
• Klappenöffnung: 90° nach unten
• Schallpegel: leise laufender Motorbetrieb
• Spannung: 230 V AC
• Umgebungstemperatur: +5 °C bis +40 °C

Einbaumaße / Bauraum

• Einbaumaß (B x T x H): ca. 1727,2 mm x 1230 mm x 200 mm
• Empfohlene Fuge Deckelklappe: umlaufend 5 mm

Steuerung & Bedienung

• Steuerung: integrierte Siemens LOGO SPS-Steuerung
• Bedienung: Funkhandsender und Empfänger vorinstalliert
• Elektrische Steuerung von:
  • TV-Llappe
  • Absenkung
  • Drehfunktion
• Einbindung in Gebäudeautomation: möglich (potenzialfreie Kontakte)
• Kompatibel mit: KNX, Loxone, Crestron, AMX und weiteren Steuerungssystemen
• Programmierbare Bewegungsabfolge: Klappe öffnen → Absenken → Drehen → Rücklauf in umgekehrter Reihenfolge
