XXL-Lautsprecher-Lift System hier: Projekt Hong Kong

Flatlift steht seit 2005 für höchste Qualität und Präzision im Bereich TV-Lift-, Beamer-Lift- und Lautsprecher-Integrationssysteme. Dieses Spezialprojekt in Hong Kong zeigt die gesamte Leistungsbandbreite von Flatlift – von der individuellen Entwicklung über die statische Auslegung bis hin zu Fertigung, Montage, Tests und internationaler Installation.

Projektbeschreibung

Ein hochkomplexes, kundenspezifisches Lautsprecher-Lift-System wurde für den Endkunden Hongkong Land entwickelt. Das System wurde in enger Zusammenarbeit mit unserem Partner Smartliving ASIA LTD. geplant, umgesetzt und vor Ort installiert. In einer knapp achtminütigen YouTube-Dokumentation erhalten Sie exklusive Einblicke in die Projektphasen: Planung, Fertigung, Montage, DGUVV17-Prüfung, Logistik, Endmontage und Integration der Meyersound-Lautsprecher.

Unsere professionellen Lautspecher Deckenmontage-Lösungen wurden speziell für großvolumige Beschallungsräume entwickelt, in denen höchste Klangqualität, optimale Positionierung und maximale Betriebssicherheit unabdingbar sind. Ob in weitläufigen Shopping-Mall-Atrien, modernen Sportstadien oder akustisch anspruchsvollen Philharmonien – unsere Systeme sorgen für eine präzise Ausrichtung der Lautsprecher, perfekte Klangverteilung und eine sichere Integration in komplexe Gebäudestrukturen.

Dank robuster Sonderkonstruktionen, präziser Liftmechanik und intelligenten Steuerungslösungen ermöglichen unsere Deckenmontage-Systeme eine flexible, wartungsarme und ästhetisch integrierte Beschallung auf höchstem Niveau. Sie eignen sich ideal für professionelle Audioinstallationen, bei denen maximale Performance, Langlebigkeit und Sicherheit gefordert sind.

Download Prüfbericht Ingenieurbüro für Prüfdienstleistungen Dipl.Ing. Raczkowski - DTHG Mitglied

DE: https://lineardirect.eu/media/68/01/b5/1764153794/Pruefbericht-BGV-C1-FLATLIFT-XXXL-Speaker-Lift-System.pdf

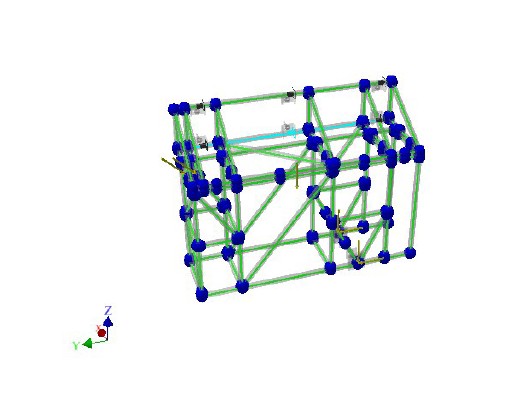

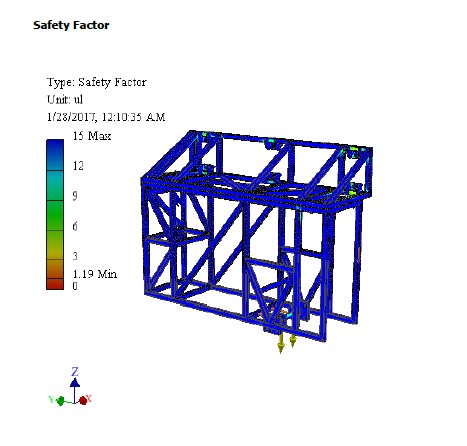

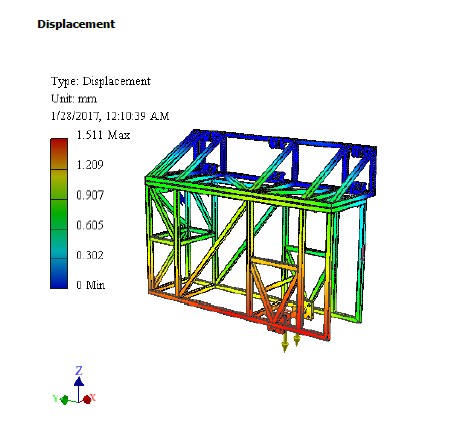

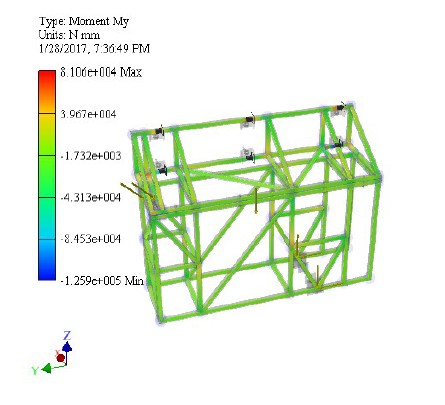

Flatlift Engineering: CAD Statische Reaktions-Analysen und Safty-Faktor Stress-Tests:

DE: https://lineardirect.eu/media/2e/b5/3b/1764154117/Flatlift-Max-Stress-Analysis.pdf

DE: https://lineardirect.eu/media/0d/26/f6/1764154377/Reactions-and-Frame-Analysis-Report-1-28-2017.pdf

Produktfeatures

• Deckenmontage für große Beschallungsräume
• Shopping Mall Atrien und Stadions oder Philharmonieen
• 7 Meter Absenkung des Lautsprechers per Liftmechanik
• 90° automatisches Ausklappen
• 15° Vorneigung für optimale akustische Ausrichtung
• DGUVV17-geprüftes Gesamtsystem
• Interne Fallschutz und zentral gesteuerte elektrische Arretierungsmechanismen
• Interne D-LAN Kommunikation
• Interne Kabelführung für Speise- und Steuerleitungen
• Automotive-Kabelaufwicklung für alle bewegten Leitungen
• Ausgelegt für Meyersound-Lautsprecher (Gewicht 90 kg)
• Spezialanfertigung mit hochfesten Sonder-Aluprofilen
• Flatlift übergeordnete Steuerung zur sicheren, synchronen Bewegungslogik

Volle Kompatibilität zu allen gängigen Raumsteuerungen:

Loxone, Crestron, KNX, Control4, Savant, RTI, AMX sowie alle weiteren Systeme mit potenzialfreien Kontakten

Planung made by Flatlift:

• Planung und Engineering nach höchsten Sicherheits- und Qualitätsmaßstäben
• Inklusive Projektmanagement, statischer Abklärung, 3D-Planung und Fertigungsdokumentation
• Mehrstufige Qualitäts- und Belastungstests vor Auslieferung
• Made in Germany – langlebige, wartungsarme Konstruktion*

Besonderheiten des Projekts

• 9 Monate Entwicklungs-, Konstruktions- und Projektzeit
• Dokumentierte Fertigung inklusive finaler Werksabnahme
• Seefracht-Transport und Endmontage in Hong Kong
• Integration der 90-kg-Meyersound-Lautsprecher in das Sonderlift-System
• Installation durch Smartliving ASIA LTD. beim Endkunden Hongkong Land
• Extrem robuste Mechanik für jahrzehntelangen 24/7-Betrieb

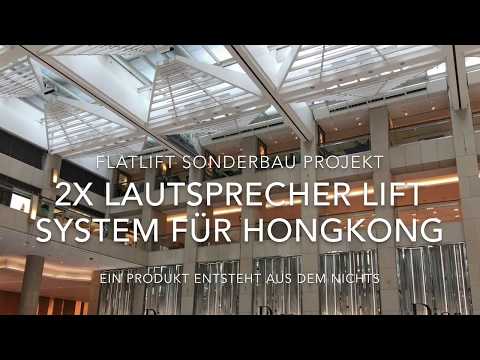

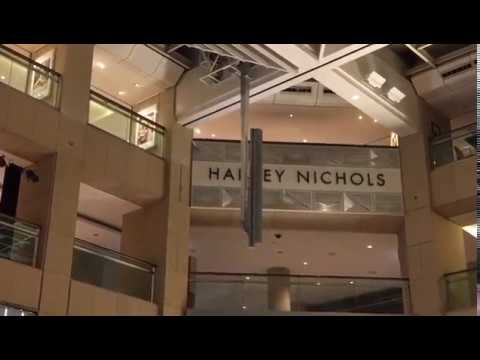

YouTube Video Hong Kong Project – Making Of

In unserem Projektvideo zeigen wir detailliert den gesamten Ablauf – von der Idee bis zur erfolgreichen Installation vor Ort. Erleben Sie die Entstehung eines internationalen High-End-Lautsprecher-Lift-Projekts.

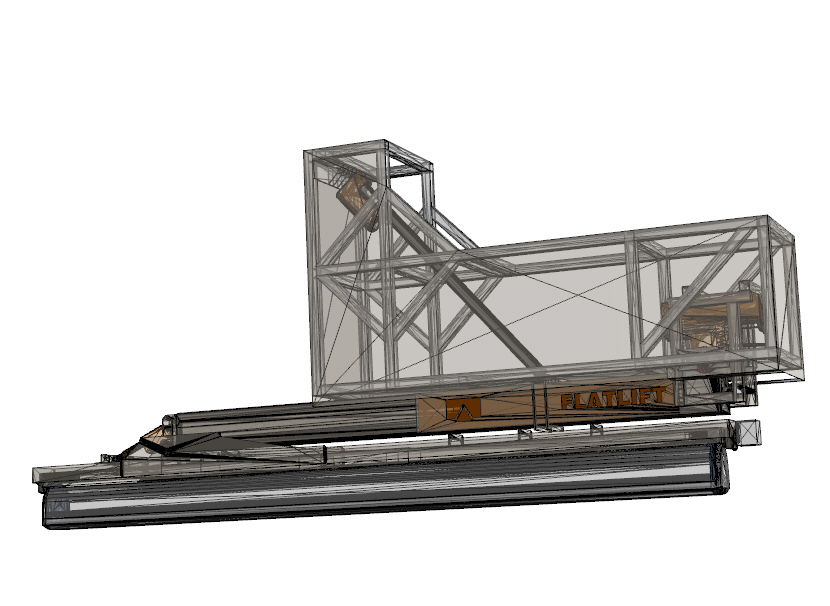

CAD Zeichnungen Download (3D-STP.PDF.DXF.DWG.iAM): CAD Daten auf Anfrage erhältlich. Bitte kontaktieren Sie das FLATLIFT FSO-Engineering Team

Ausgangslage & Hinweis zur verbindlichen Lastfreigabe

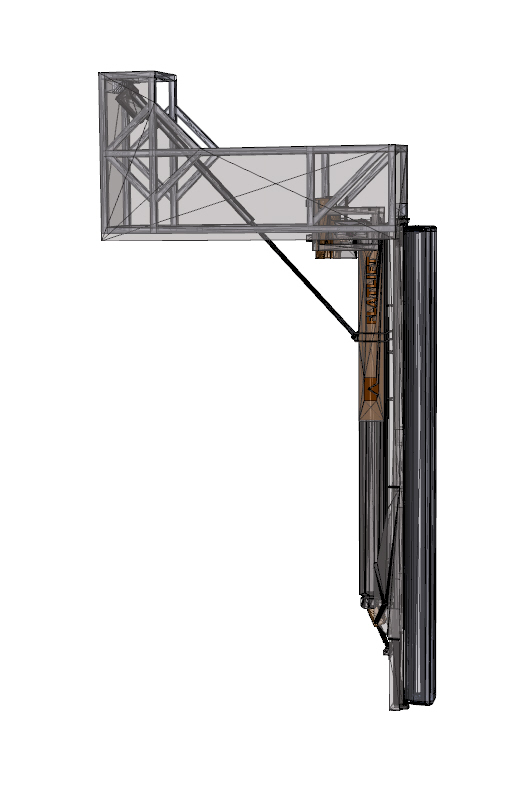

Das nachfolgend beschriebene XXXL-Lautsprecherlift-System stellt die technische Ausgangsbasis für ein hochbelastbares, motorisiertes Deckenintegrationssystem dar, das für professionelle Audioeinheiten, schwergewichtige Lautsprecherkörper sowie komplexe Deckenstrukturen konstruiert wurde.

Da es sich um ein kundenspezifisches Schwerlastsystem handelt, müssen alle finalen Lastparameter zwingend vor Auftragsvergabe schriftlich bestätigt werden – darunter insbesondere:

• Gewicht des einzubauenden Lautsprechers (z. B. Meyersound 90 kg oder kundenspezifisch)
• Gewicht der Deckelverkleidung, Umkofferung und akustischen Paneele
• Zusatzlasten (Kabel, Steuereinheiten, Schutzgehäuse etc.)
• Einbausituation & statische Randbedingungen der Projektdecke

Diese Freigabe muss durch eine der folgenden Personen schriftlich erfolgen:

• den leitenden AV-Projektmanager, oder
• den CEO des verantwortlichen Integrations- bzw. Bauunternehmens, oder
• den leitenden Architekten / Fachplaner.

Erst danach können finale Statikprüfung, mechanische Auslegung, sicherheitsrelevante Konfigurationen und die steuerungstechnische Gesamtabnahme erfolgen. Kundenspezifische Anpassungen an Mechanik, Hubweg, Neigungswinkel, Auslegergeometrie oder Steuerungsarchitektur sind möglich.

Ausschreibungstext – Motorisiertes XXXL-Lautsprecherlift-System für deckenintegrierte Beschallungstechnik

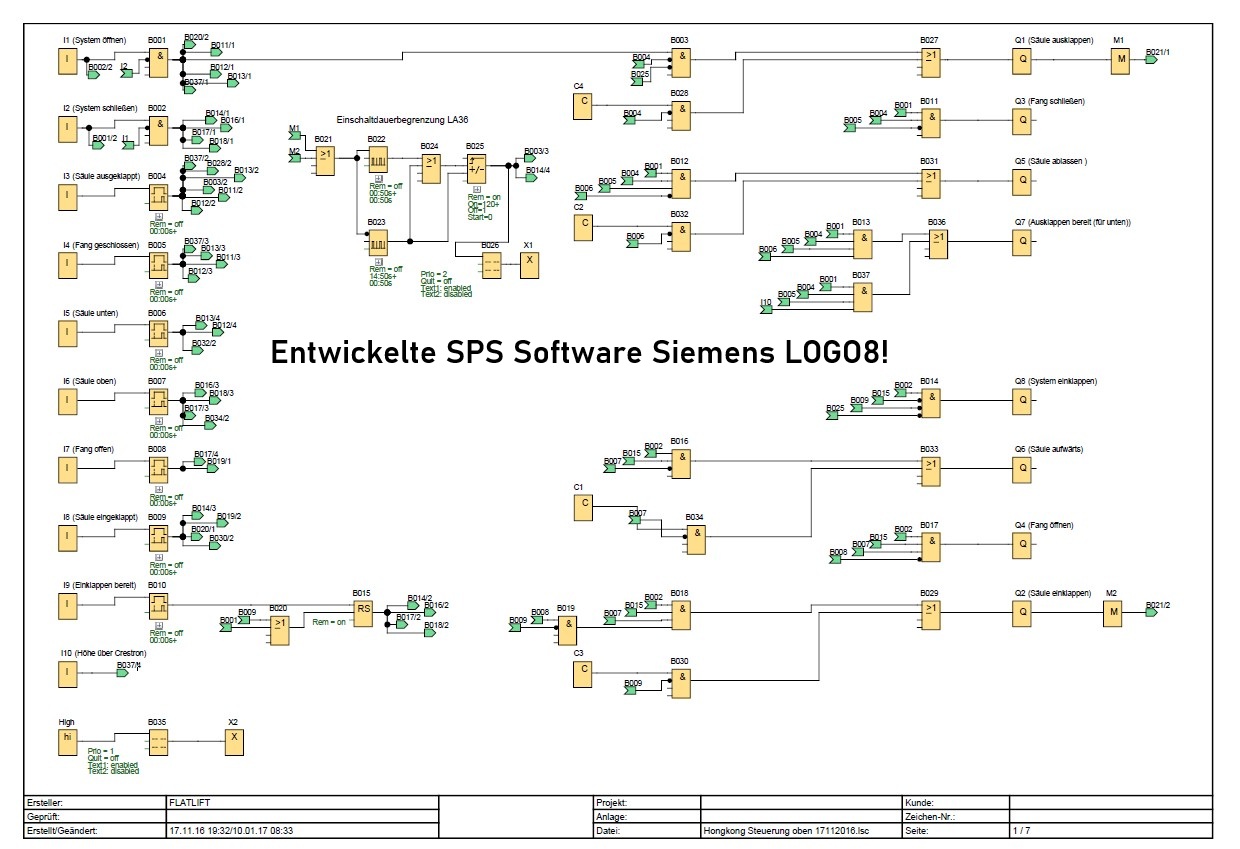

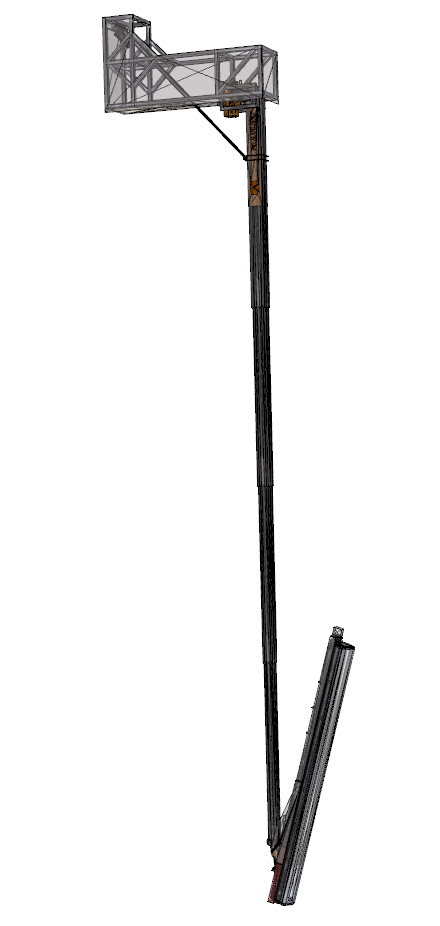

Motorisiertes, SPS-kontrolliertes und DGUV V17-geprüftes Lautsprecherliftsystem zur verdeckten Integration in Deckenbereiche, geeignet für schwere professionelle Audioeinheiten. Das System ermöglicht das kontrollierte Ausklappen des Deckelsegments um 90°, eine vertikale Absenkung des Lautsprechersystems um 7 m sowie eine präzise 15°-Vorneigung zur akustisch optimalen Ausrichtung.

Technische Leistungsmerkmale

• Absenkweg: 7 m vertikaler Motorhub
• Klappmechanik: 90° automatisches Ausfahren des Deckelsegments
• Neigungsfunktion: 15° motorisierte Vorneigung
• Sicherheitsstandard: vollständig DGUV V17-geprüft
• Fallschutzsystem: interne redundante Sicherheitseinheit mit zentral gesteuerter Arretierung
• Übergeordnete Steuerung: Flatlift Synchronsteuerung mit präziser Bewegungslogik

Kabel- & Signalmanagement

• Interne Kabelführung für Speise-, Signal- und Steuerleitungen
• Automotive-Kabelaufwicklung für alle bewegten Leitungen (langzeitstabil, verwindungsarm)
• Interne D-LAN Kommunikation innerhalb des Systems

Mechanischer Aufbau

• Ausgelegt für Meyersound-Lautsprecher (Referenzgewicht 90 kg)
• Hochfeste Sonder-Aluminiumprofile mit statischer FEM-optimierter Bauweise
• Kundenspezifische Anpassung von Hub, Neigungsparameter, Befestigungspunkte oder Deckelgeometrien möglich

Steuerung & Integrationsfähigkeit

• Flüssige kontrollierte Bewegungen dank Flatlift übergeordneter Steuerung
• Schnittstellen zu Gebäudeautomation, Medientechnik und AV-Steuerungssystemen
• Kompatibel mit Crestron, AMX, Control4, KNX, RTI, Loxone u. a.

Produkt gemäß Herstellerangabe:
Flatlift
Typ: XXXL-Lautsprecherlift-System – kundenspezifische Sonderanfertigung
