Linak Desk Frame 10 Aluminium
449,00 € *
474,23 $
Produktinformationen "Linak Desk Frame 10 Aluminium"

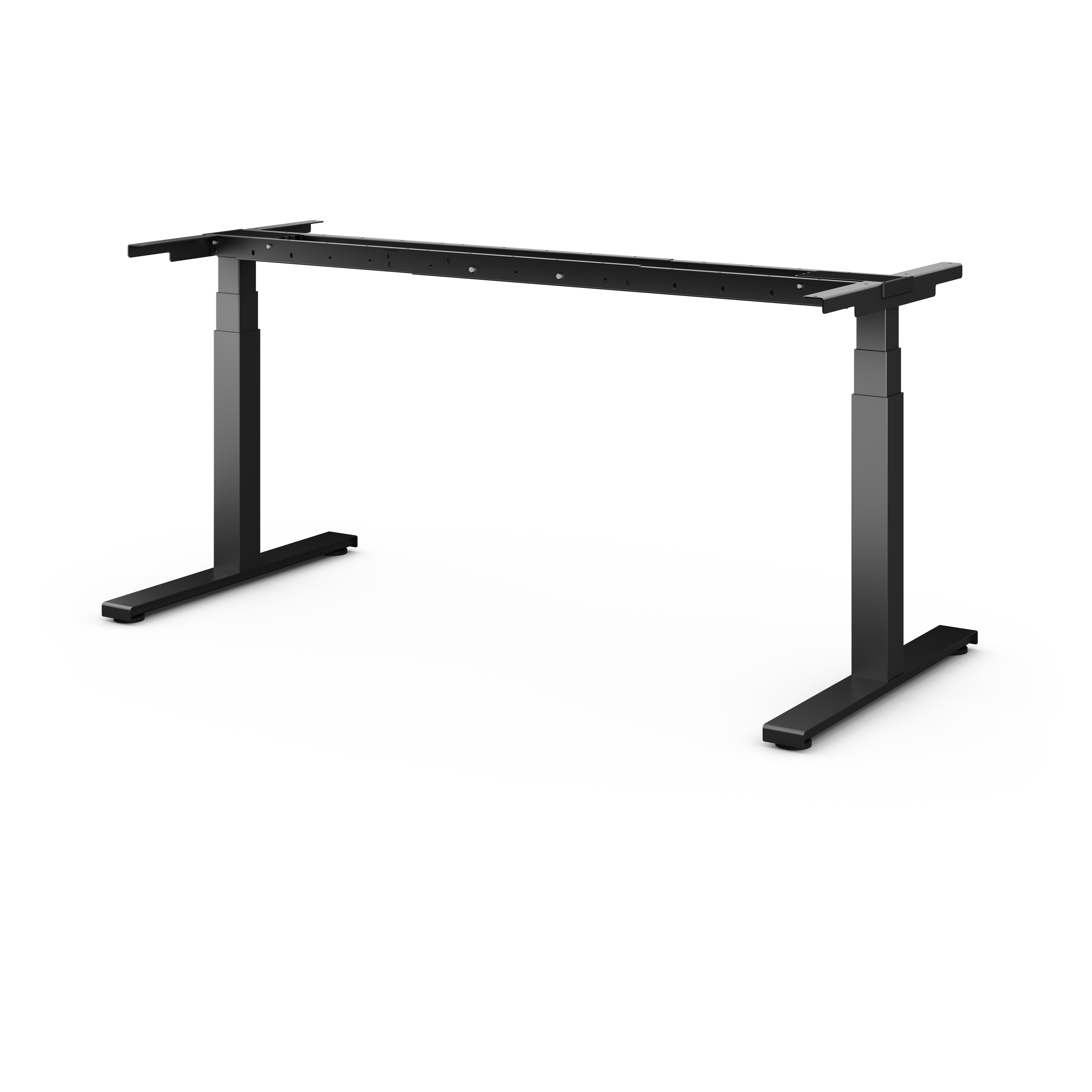

Linak Desk Frame 10 Aluminium
Das elektrisch höhenverstellbare Schreibtischgestell von Linak

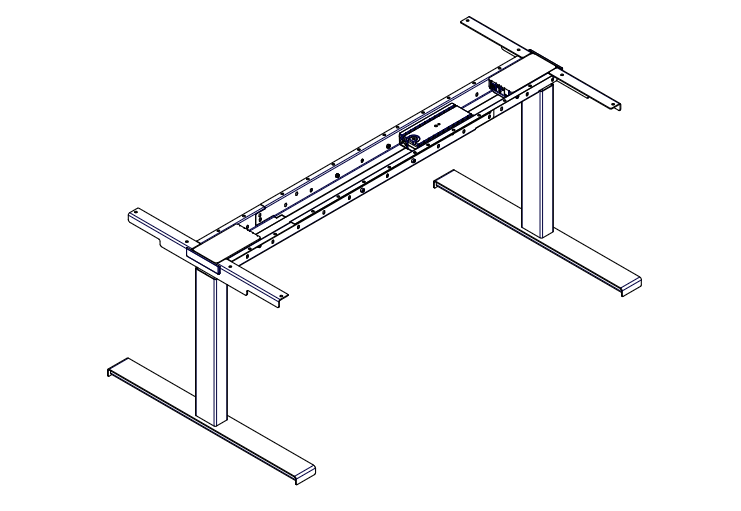

Das Linak Desk Frame 10 (DF10) ist, wie der Name bereits verrät, ein kompletter Rahmen von LINAK, um einen Schreibtisch elektrisch höhenverstellbar zu machen. Es zeichnet sich durch ein neu durchdachtes Rahmenkonzept aus, das auf einem neuen oberen Rahmen, dem sogenannten Träger, aufgebaut ist.
Im Lieferumfang enthalten ist das Linak Desk Panel DPI1C mit Display, Memory- und Bluetooth-Funktion sowie Comfort+ Smart Control.
Linak Desk Panel DPI1C mit Bluetooth und Memory-Funktion
Mit dem Desk Panel DPI1C hat LINAK ein formschönes und modernes Bedienfeld geschaffen, das sich unauffällig in die Raumgestaltung integriert und gleichzeitig eine komfortable Bedienung ermöglicht. Über die LINAK App lässt sich das Desk Panel mit einem iPhone oder Android-Smartphone bedienen.
Mit dem Linak Desk Panel DPI1C können Sie verschiedene bevorzugte Arbeitshöhen einstellen. Durch leichten Druck auf das Bedienfeld fährt der Schreibtisch automatisch auf die zuvor gespeicherte Höhe. Insgesamt können Sie bis zu 4 Höhenpositionen programmieren.
Einfacher Aufbau in nur wenigen Minuten
Das Linak Desk Frame 10 lässt sich schnell und intuitiv zusammenbauen. Die wenigen Komponenten wurden sorgfältig konstruiert und können entweder einfach zusammengeklickt oder mit wenigen Schrauben befestigt werden.
2x DL19 Highspeed-Antriebe – bis zu 160 kg belastbar
Das elektrisch höhenverstellbare Schreibtischgestell Linak Desk Frame 10 verfügt über zwei leistungsstarke DL19 Highspeed-Antriebe, die über eine Synchronsteuerung mit dem LINAK CBD6S Steuergerät synchron betrieben werden.
Dadurch ist das Linak Schreibtischgestell mit bis zu 160 kg Gesamtgewicht belastbar – sowohl statisch als auch dynamisch während der Höhenverstellung. Die maximale Gesamtbelastung von 160 kg gilt bei gleichmäßiger Lastverteilung, also beispielsweise 80 kg pro Hubsäule. Die angegebene Belastbarkeit beinhaltet bereits das Gewicht der Tischplatte.
Durch das durchdachte Rahmenkonzept ist eine saubere und weitgehend unsichtbare Kabelführung unter der Tischplatte möglich.
Klares Design und sichere Bedienung
Das DF10 überzeugt durch ein klares und aufgeräumtes Design. Die Hubsäulen verfügen über keine sichtbaren Gleiter und keine gestanzten Löcher im Profil. Dadurch entsteht eine hochwertige Optik und eine sichere Bedienung für den Anwender.
Das DF10 bietet die gewohnt hohe LINAK Qualität und Leistung und ähnelt in seiner Konstruktion den bereits etablierten dreiteiligen LINAK Hubsäulen.
Für die Montage der Hubsäulen werden die bereits erhältlichen DESKLIFT™ Feet mit 710 mm Länge verwendet. Die DL19 Hubsäulen werden direkt auf den Kufen montiert.
Linak Desk Frame 10 – Lieferumfang
Das Linak Desk Frame 10 höhenverstellbare Schreibtischgestell wird als komplettes Set geliefert und besteht aus:
- 2x DL19 Highspeed-Antriebe
- 2x Kufen 710 mm
- 1x LINAK Steuergerät CBD6S
- 1x Stromkabel
- 1x App-/Bluetooth-Comfort-Plus-Bedienelement DPI1C
- 1x flexibel verstellbarer Tischrahmenfuß
- 1x Befestigungsschrauben-Set für die Tischplattenmontage (Holzschrauben / Spax)
Empfohlene Kufen
Für das Linak Desk Frame 10 werden DESKLIFT™ Kufen mit 710 mm Länge empfohlen.
Produktspezifikationen
- Max. Hubgeschwindigkeit: 60 mm/s
- Belastbarkeit: bis zu 160 kg dynamisch
- Hub: 650 mm
- Höhenverstellbar: ca. 65 – 125 cm
- Geeignet für Tischbreiten: 120 – 200 cm
- LINAK Anti-Collision: Anfahrschutz
- Soft-Start-/Soft-Stopp-Funktion
- Inklusive: Komfort-Bedienfeld DPI1C
- Garantie: 5 Jahre
- Standby-Verbrauch: 0 Watt
- PVC-frei
Linak Desk Frame 10 – Farben
Das Linak Desk Frame 10 kann nach Kundenwunsch in folgenden Farben konfektioniert werden:
- Weiß: RAL 9016
- Aluminium: RAL 9006
- Schwarz: RAL 9005
Linak Desk Frame 10 Schreibtischgestell mit Rollen – rollbar
Mit bauseits zu stellenden Rollen können Sie das Linak Desk Frame 10 auch rollbar ausführen. Entfernen Sie hierzu die verstellbaren Füße der Linak Desk Feet und verwenden Sie Rollen mit M8-Gewinde.
Pro Kufe kann beispielsweise eine Lenkrolle und eine Bockrolle verwendet werden. Alternativ können auch zwei Lenkrollen pro Kufe eingesetzt werden. Bitte beachten Sie, dass die verwendeten Rollen abschließbar sein sollten.
Hinweis: Die Verwendung von Rollen erfolgt auf eigenes Risiko. Durch die Verwendung von Rollen können sich die Stabilität und das Verhalten des Schreibtisches während der Höhenverstellung verändern.
Für verschiedene Schreibtischgrößen geeignet
Das Linak Desk Frame 10 höhenverstellbare Schreibtischgestell ist für Tischplatten mit einer Breite von 120 bis 200 cm geeignet. Auch kleinere Tischplatten können mit dem System verwendet werden.
Beispiele für geeignete Schreibtischgrößen:
- 200 x 90 cm
- 200 x 100 cm
- 200 x 110 cm
- 200 x 120 cm
- 200 x 130 cm
- 190 x 100 cm
Elektrisch höhenverstellbarer Schreibtisch mit 160 kg Belastbarkeit
Das Linak Desk Frame 10 ist ein besonders leistungsstarkes elektrisch höhenverstellbares Schreibtischgestell. Das System kann statisch und dynamisch während der Bewegung mit bis zu 160 kg Gesamtgewicht belastet werden.
Die maximale Belastung umfasst dabei die Tischplatte sowie sämtliche auf dem Tisch befindlichen Komponenten und Gegenstände. Für eine sichere und zuverlässige Funktion ist eine gleichmäßige Lastverteilung über die gesamte Tischplatte erforderlich.
Schreibtisch höhenverstellbar mit 200 kg oder mehr
Sie benötigen ein elektrisch höhenverstellbares Schreibtischgestell für eine Belastung von 200 kg oder mehr? Neben dem Linak Desk Frame 10 bieten wir weitere leistungsstarke Lösungen an, mit denen je nach Ausführung Schreibtische mit einer Belastung von bis zu 250 kg, 500 kg oder sogar 1000 kg realisiert werden können.
Gerne beraten wir Sie ausführlich und finden gemeinsam mit Ihnen die passende Lösung für Ihre Anwendung.
Fertigungstoleranzen
Bitte beachten Sie, dass bei unseren Tischgestellen geringfügige Höhenunterschiede zwischen den einzelnen Tischbeinen aufgrund fertigungsbedingter Toleranzen auftreten können. Diese Unterschiede befinden sich im normalen Bereich und können nicht individuell eingestellt werden.
Solche Toleranzen sind bei der Herstellung von Hubsäulen und Tischgestellen üblich und beeinträchtigen weder die Funktionalität noch die Stabilität des Schreibtisches.
Lastverteilung
Für eine optimale Nutzung des Linak Desk Frame 10 ist es entscheidend, dass die Last von bis zu 160 kg gleichmäßig über die gesamte Tischplatte einschließlich Oberrahmen verteilt wird.
Ungleichmäßige oder einseitige Belastungen sollten vermieden werden, um die Stabilität und Funktionsfähigkeit des Tischgestells zu gewährleisten. Eine korrekte Lastverteilung ist nicht nur für die mechanische Stabilität, sondern auch für eine zuverlässige und effiziente Höhenverstellung des Tisches wichtig.
Bei der Berechnung der Gesamtlast müssen sämtliche Komponenten des Tisches berücksichtigt werden. Dazu zählen insbesondere die Tischplatte, montierte Geräte sowie weitere Gegenstände auf dem Schreibtisch.
Download – Bedienungsanleitung LINAK DPI1C
